ACO Haustechnik

Aufsatzstücke Dünnbett für Ablaufkörper Wal-Selecta


Produktinformationen

  • Die Aufsatzstücke stehen in Standard- sowie verlängerter Ausführung zur Verfügung
  • Aufsatzstücke mit Dünnbettabdichtung decken folgende Typen von Bodenaufbauten ab
    • Typ D: Bodenaufbau mit Dünnbettabdichtung

Infobox

Hinweis: Aufsatzstücke mit Schlitzweite ≤ 8 mm sind für den Barfußbereich geeignet.

Hinweis: Zwischen der maximalen und der minimalen Höhenverstellbarkeit sind die Aufsatzstücke je nach Ausführung bauseits abzulängen.

Hinweis: Anpassung des Rahmens an das Fliesenraster mittel Schiebeflansch um 18 mm möglich.

Standardausführung

AusführungRahmenRostBeschreibungGewichtArtikel-Nr.Merken
[mm][mm][kg]
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 196 x 196
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
  • Verschraubt
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
6,55084.91.00
  • Verschraubt
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
6,55084.91.11
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 194 x 194
  • Gitterrost
  • Edelstahl
  • 186 x 186
  • L 15
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
7,05084.97.00

Verlängerter Stutzen

AusführungRahmenRostBeschreibungGewichtArtikel-Nr.Merken
[mm][mm][kg]
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 196 x 196
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
  • Verschraubt
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
6,55084.91.01
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 194 x 194
  • Gitterrost
  • Edelstahl
  • 186 x 186
  • L 15
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
7,05084.97.01
AusführungRahmenRostBeschreibungGewichtArtikel-Nr.
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 196 x 196 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
  • Verschraubt
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
6,5 kg5084.91.00
  • Verschraubt
  • Rutschhemmung: Klasse C
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
6,5 kg5084.91.11
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 194 x 194 mm
  • Gitterrost
  • Edelstahl
  • 186 x 186 mm
  • L 15
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
7,0 kg5084.97.00
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 196 x 196 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
  • Verschraubt
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
6,5 kg5084.91.01
  • Kunststoff
  • Abdichtring
  • Edelstahl
  • 194 x 194 mm
  • Gitterrost
  • Edelstahl
  • 186 x 186 mm
  • L 15
  • Lose eingelegt
  • Rutschhemmend
  • Mit Verschieberahmen (seitlich verschiebbar bis 36 mm)
7,0 kg5084.97.01

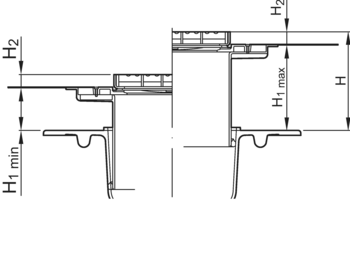

Mit Klebeflansch H1 min.Mit Pressdichtungsflansch H1 min.H1 max.Stufenweise Höhenverstellung H2Artikel-Nr.
[mm][mm][mm][mm]
30461208 / 115084.91.00
30461208 / 115084.91.11
304612018 / 215084.97.00
30462408 / 115084.91.01
304624018 / 215084.97.01
