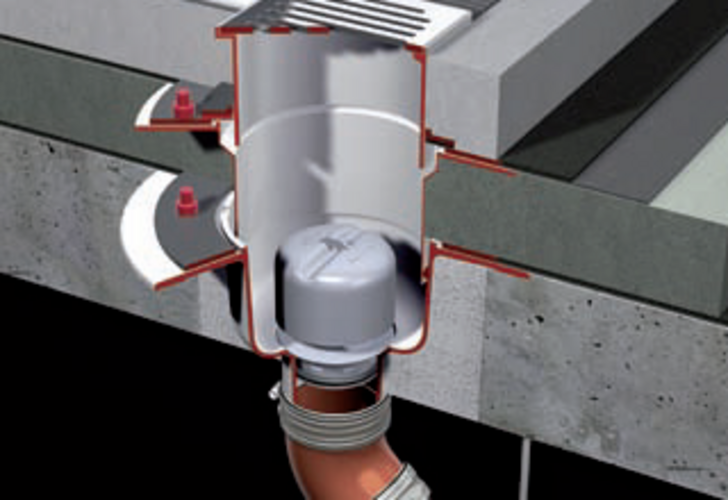

Ablaufkörper Wal-Selecta, DN 100 – Stutzenneigung 90°
Produktvorteile
- Baustoffklasse: A1
- Geprüfte und praxisgerechte Brandschutzlösungen
- Bei Einbau Fit-In – Mindest-Deckendicke: 150 mm
Produktinformationen
- Ablaufkörper DN 100
- Geprüft gemäß DIN EN 1253‑1
- Aus Gusseisen
- Mit Sickeröffnungen und Erdungsanschluss
- Aussparungsmaß: 300 x 500 mm
- Passende Aufsatzstücke
Brandschutz
Feuerwiderstandsklasse R 30 – R 120 geprüft gemäß AbZ: Z‑19.17‑1527 bei Verwendung eines Brandschutz-Glockengeruchsverschlusses mit Hitzeschild.
Infobox
Hinweis: Der seitliche Zulauf DN 50 ist geeignet für Anschlüsse mit einem Rohr-Außendurchmesser: 48 – 54 mm.
Hinweis: Bei Verwendung der Gummimanschette 5162.15.25 ist auch der Anschluss an Rohre DN 50 möglich.
Ohne seitlichen Zulauf
Mit seitlichem Zulauf

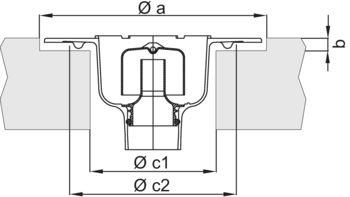

| Nennweite | øa | øb | øc1 | øc2 | Artikel-Nr. |
|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | ||
| DN 100 | 450 | 25 | 250 | 330 | 5187.10.00 |
| DN 100 | 450 | 25 | 250 | 330 | 5187.60.00 |
| DN 100 | 450 | 25 | 250 | 330 | 5187.20.00 |
| DN 100 | 450 | 25 | 250 | 330 | 5187.70.00 |
Aufsatzstücke Standard für Ablaufkörper Wal-Selecta
Aufsatzstücke Dünnbett für Ablaufkörper Wal-Selecta
Oberteil
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
Beschreibung
- Aus Gusseisen
- Stutzendurchmesser: 198 mm
- Abdichtring
- Nicht brennbar gemäß Baustoffklasse A1
- Für Abdichtung der 2. Dichtungsbahn
- Mit Pressdichtungsflansch
- Mit Sickeröffnungen
- Höhenverstellbarkeit: 45 – 100 mm
- Mit Anstrich
- Gewicht: 10,9 kg
Oberteil
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
Beschreibung
- Aus Gusseisen
- Stutzendurchmesser: 198 mm
- Abdichtring
- Nicht brennbar gemäß Baustoffklasse A1
- Für Abdichtung der 2. Dichtungsbahn
- Mit Pressdichtungsflansch
- Mit Sickeröffnungen
- Höhenverstellbarkeit: 45 – 100 mm
- Weiß epoxiert
- Gewicht: 11,8 kg
Fit-in Einbauset
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
- Stutzenneigung: 90°
- Ohne seitlichen Zulauf
Beschreibung
- Nicht brennbar gemäß Baustoffklasse A1
- Zum mörtellosen Einbau in Kernbohrungen: 350 mm
- Abmessungen Fit-In
- Durchmesser: 340 mm
- Höhe: 180 mm
- AbZ: Z‑19.17‑1527
- AbG: Z‑19.53‑2294
- Gewicht: 7 kg
Verlängerungsstück
Passend für
- Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Verlängerung um max. 110 mm
- Mit Abdichtring
- Gewicht: 1,4 kg
Glocken-Geruchsverschluss
Passend für
- Ablaufkörper Wal-Selecta und Variant-CR-Serie
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Mit Lippendichtung
- Gewicht: 0,4 kg
Steckgeruchsverschluss
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
- Stutzenneigung: 1,5°
Beschreibung
- Mit Lippendichtung
- Gewicht: 0,1 kg
Brandschutz-Glockengeruchsverschluss
Passend für
- Ablaufkörper Wal-Selecta und Variant-CR-Serie
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Mit angeformter Brandschutz-Kartusche
- Feuer- und Rauchverschluss zur nachträglichen Brandschutz-Ausrüstung von Ablaufkörpern
- Mit Lippendichtung
- Zulassung
- AbZ: Z‑19.17‑1527
- AbG: Z‑19.53‑2294
- Gewicht: 0,6 kg
Ersatzrollring
Passend für
- Glocken- und Steckgeruchsverschluss
- 5086.30.15
Beschreibung
- Gewicht: 0,1 kg
Abdichtring
Passend für
- Alle Aufsatzstücke und Oberteile mit Stutzendurchmesser 198 mm
- Ablaufkörper Wal-Selecta und Variant-CR Serie
- DN 100
- Finor
- 2-teilig
- Aus Edelstahl
Beschreibung
- Zur Abdichtung des Ringspaltes zwischen Ablaufkörper und Aufsatzstück
- Gewicht: 0,1 kg
Zwischenstück
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
Beschreibung
- Aus Gusseisen
- Ohne Sickeröffnung
- Mit seitlichem Zulauf DN 50
- Inkl. Gummimanschette DN 50
- Für Rohrdurchmesser: 48 – 54 mm
- Nur in Verbindung mit Ablaufkörper mit Pressdichtungsflansch
- Mit Anstrich
- Gewicht: 7,3 kg
Zwischenstück
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
Beschreibung
- Aus Gusseisen
- Ohne Sickeröffnung
- Mit seitlichem Zulauf DN 50
- Inkl. Gummimanschette DN 50
- Für Rohrdurchmesser: 48 – 54 mm
- Nur in Verbindung mit Ablaufkörper mit Pressdichtungsflansch
- Weiß epoxiert
- Gewicht: 7,3 kg
Abdichtring
Passend für
- Zwischenstücke
- 5089.84.00
- 5089.85.00
Beschreibung
- Durchmesser: 180 mm
- Dicke: 12 mm
- Zur Abdichtung des Ringspaltes zwischen dem Zwischenstück und dem Aufsatzstück
- Dichtring ist gesondert zu bestellen
- Gewicht: 0,1 kg
Muffe DN 50
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
Beschreibung
- Aus Gusseisen, mit Anstrich
- Mit Pressdichtungsflansch
- Mit senkrechtem Abgang
- Inkl. Gummimanschette DN 50
- Für Anschlüsse mit einem Rohraußendurchmesser von 48 – 54 mm
- Gewicht: 3,8 kg
Muffe DN 50
Passend für
- Ablaufkörper Wal-Selecta
- DN 100
Beschreibung
- Aus Gusseisen, mit Anstrich
- Mit Pressdichtungsflansch
- Mit waagerechtem Abgang
- Inkl. Gummimanschette DN 50
- Gewicht: 4,7 kg
