ACO Haustechnik


Aufsatzstücke Standard für Ablaufkörper Wal-Selecta


Produktinformationen

  • Die Aufsatzstücke stehen in Standard- sowie verlängerter Ausführung zur Verfügung
  • Standardaufsatzstücke decken folgende Typen von Bodenaufbauten ab
    • Typ A: Bodenaufbau ohne Abdichtung
    • Typ B: Bodenaufbau mit Abdichtung durch Belagsmasse
    • Typ E: Bodenaufbau mit einer Dichtungsbahn
    • Typ F: Bodenaufbau mit Abdichtung durch zwei Dichtungsbahnen

Infobox

Hinweis: Bei Verwendung des Abdichtrings (Artikel-Nr. 5084.90.00) in Kombination mit Aufsatzstücken für Bodenaufbauten A/B/E/F veringert sich das maximale Höhenmaß um 35 mm.

Hinweis: Aufsatzstücke mit Schlitzweite ≤ 8 mm sind für den Barfußbereich geeignet.

Hinweis: Zwischen der maximalen und der minimalen Höhenverstellbarkeit sind die Aufsatzstücke je nach Ausführung bauseits abzulängen.

Standardausführung

AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max
BeschreibungGewichtArtikel-Nr.Merken
[mm][mm][mm][kg]
  • Kunststoff
  • Haltering
  • Kunststoff
  • 198 x 198
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
45 – 150
  • Lose eingelegt
1,55084.87.00
  • Lose eingelegt
  • Rutschhemmung: Klasse C
1,55084.87.11
  • Kunststoff
  • Haltering
  • Kunststoff
  • 198 x 198
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
45 – 150
  • Verschraubt
2,05084.71.00
  • Verschraubt
  • Rutschhemmung: Klasse C
2,05084.71.11
  • MEKU
  • Haltering
  • Edelstahl
  • 196 x 196
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
50 – 155
  • Verschraubt
2,35084.81.00
  • Verschraubt
  • Rutschhemmung: Klasse C
2,35084.81.11
  • Edelstahl
  • Haltering
  • Edelstahl
  • 196 x 196
  • Schlitzrost
  • Edelstahl
  • 188 x 188
  • K 3
45 – 160
  • Verschraubt
4,55084.89.00
  • Verschraubt
  • Rutschhemmung: Klasse C
4,55084.89.11
  • Gusseisen
  • Haltering
  • Gusseisen
  • 200 x 200
  • Schlitzrost
  • Gusseisen
  • 187 x 187
  • L 15
60 – 75
  • Lose eingelegt
  • Mit Anstrich
8,75084.80.00
  • Lose eingelegt
  • Weiß epoxiert
8,75084.83.00
  • Gusseisen, weiß epoxiert
  • Haltering
  • Gusseisen
  • 197 x 197
  • Gitterrost
  • Edelstahl
  • 171 x 171
  • L 15
75 – 95
  • Lose eingelegt
  • Rutschhemmend
8,75084.84.00
  • Edelstahl
  • Sickerring
  • Edelstahl
  • 200 x 200
  • Gitterrost
  • Edelstahl
  • 171 x 171
  • L 15
60 – 185
  • Lose eingelegt
  • Rutschhemmend
4,35084.92.00
  • Gusseisen mit Anstrich
  • Haltering
  • Gusseisen
  • 197 x 197
  • Gitterrost
  • Stahl, verzinkt
  • 171 x 171
  • M 125
75 – 95
  • Lose eingelegt
8,75084.85.00
  • Edelstahl
  • Haltering
  • Edelstahl
  • 200 x 200
  • Gitterrost
  • Edelstahl
  • 171 x 171
  • M 125
60 – 185
  • Lose eingelegt
  • Rutschhemmend
4,35084.93.00
  • Edelstahl
  • Haltering
  • Edelstahl
  • 200 x 200
  • Stegrost
  • Edelstahl
  • 171 x 171
  • M 125
60 – 185
  • Lose eingelegt
4,85084.94.00
  • Gusseisen mit Anstrich
  • Haltering
  • Gusseisen
  • 197 x 197
  • Schlitzrost
  • Gusseisen
  • 171 x 171
  • M 125
75 – 95
  • Lose eingelegt
11,25084.82.00
  • Gusseisen mit Anstrich
  • Sickerring
  • Gusseisen
  • 197 x 197
  • Schlitzrost
  • Gusseisen
  • 171 x 171
  • M 125
75 – 95
  • Verschraubt
11,25084.86.00
AusführungRahmenRostHöhen-

verstell-

barkeit

H1min – H1max
BeschreibungGewichtArtikel-Nr.
  • Kunststoff
  • Haltering
  • Kunststoff
  • 198 x 198 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
45 – 150 mm
  • Lose eingelegt
1,5 kg5084.87.00
  • Lose eingelegt
  • Rutschhemmung: Klasse C
1,5 kg5084.87.11
  • Kunststoff
  • Haltering
  • Kunststoff
  • 198 x 198 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
45 – 150 mm
  • Verschraubt
2,0 kg5084.71.00
  • Verschraubt
  • Rutschhemmung: Klasse C
2,0 kg5084.71.11
  • MEKU
  • Haltering
  • Edelstahl
  • 196 x 196 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
50 – 155 mm
  • Verschraubt
2,3 kg5084.81.00
  • Verschraubt
  • Rutschhemmung: Klasse C
2,3 kg5084.81.11
  • Edelstahl
  • Haltering
  • Edelstahl
  • 196 x 196 mm
  • Schlitzrost
  • Edelstahl
  • 188 x 188 mm
  • K 3
45 – 160 mm
  • Verschraubt
4,5 kg5084.89.00
  • Verschraubt
  • Rutschhemmung: Klasse C
4,5 kg5084.89.11
  • Gusseisen
  • Haltering
  • Gusseisen
  • 200 x 200 mm
  • Schlitzrost
  • Gusseisen
  • 187 x 187 mm
  • L 15
60 – 75 mm
  • Lose eingelegt
  • Mit Anstrich
8,7 kg5084.80.00
  • Lose eingelegt
  • Weiß epoxiert
8,7 kg5084.83.00
  • Gusseisen, weiß epoxiert
  • Haltering
  • Gusseisen
  • 197 x 197 mm
  • Gitterrost
  • Edelstahl
  • 171 x 171 mm
  • L 15
75 – 95 mm
  • Lose eingelegt
  • Rutschhemmend
8,7 kg5084.84.00
  • Edelstahl
  • Sickerring
  • Edelstahl
  • 200 x 200 mm
  • Gitterrost
  • Edelstahl
  • 171 x 171 mm
  • L 15
60 – 185 mm
  • Lose eingelegt
  • Rutschhemmend
4,3 kg5084.92.00
  • Gusseisen mit Anstrich
  • Haltering
  • Gusseisen
  • 197 x 197 mm
  • Gitterrost
  • Stahl, verzinkt
  • 171 x 171 mm
  • M 125
75 – 95 mm
  • Lose eingelegt
8,7 kg5084.85.00
  • Edelstahl
  • Haltering
  • Edelstahl
  • 200 x 200 mm
  • Gitterrost
  • Edelstahl
  • 171 x 171 mm
  • M 125
60 – 185 mm
  • Lose eingelegt
  • Rutschhemmend
4,3 kg5084.93.00
  • Edelstahl
  • Haltering
  • Edelstahl
  • 200 x 200 mm
  • Stegrost
  • Edelstahl
  • 171 x 171 mm
  • M 125
60 – 185 mm
  • Lose eingelegt
4,8 kg5084.94.00
  • Gusseisen mit Anstrich
  • Haltering
  • Gusseisen
  • 197 x 197 mm
  • Schlitzrost
  • Gusseisen
  • 171 x 171 mm
  • M 125
75 – 95 mm
  • Lose eingelegt
11,2 kg5084.82.00
  • Gusseisen mit Anstrich
  • Sickerring
  • Gusseisen
  • 197 x 197 mm
  • Schlitzrost
  • Gusseisen
  • 171 x 171 mm
  • M 125
75 – 95 mm
  • Verschraubt
11,2 kg5084.86.00

Verlängerungsstück

Passend für
  • Alle Oberteile und Aufsatzstücke mit einem Stutzendurchmesser: 198 mm
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Verlängerung um max. 110 mm
  • Mit Abdichtring
  • Gewicht: 1,4 kg

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5084.80.00
  • Kellerabläufe DN 100
    • 5001.00.00
    • 5002.00.00
  • Aufsatzrahmen mit Rost
    • 7000.43.00
Beschreibung
  • Aus Gusseisen mit Anstrich
  • Rahmenmaß: 200 x 200 mm
  • Zur stufenweisen Höhenverstellung um je 45 mm
  • Gewicht: 2,5 kg

Aufsatzrahmen

Passend für
  • Bodenabläufe DN 100
    • 5194.10.00
    • 5194.20.00
    • 5194.30.00
  • Roste
    • 5095.00.20
    • 5095.01.20
    • 5084.85.20
  • Aufsatzstücke
    • 5141.83.00
    • 5141.83.22
    • 5084.82.00
    • 5084.84.00
    • 5084.85.00
Beschreibung
  • Aus Gusseisen
  • Rahmenmaß: 197 x 197 mm
  • Zur stufenweisen Höhenverstellung um je 46 mm
  • Mit Anstrich
  • Gewicht: 3,6 kg

Aufsatzrahmen

Passend für
  • Bodenabläufe DN 100
    • 5194.10.00
    • 5194.20.00
    • 5194.30.00
  • Roste
    • 5095.00.20
    • 5095.01.20
    • 5084.85.20
  • Aufsatzstücke
    • 5141.83.00
    • 5141.83.22
    • 5084.82.00
    • 5084.84.00
    • 5084.85.00
Beschreibung
  • Aus Gusseisen
  • Rahmenmaß: 197 x 197 mm
  • Zur stufenweisen Höhenverstellung um je 46 mm
  • Weiß epoxiert
  • Gewicht: 3,6 kg

Aufsatzrahmen

Passend für
  • Aufsatzstücke
    • 5084.92.00
    • 5084.93.00
  • Roste
    • 5084.84.20
    • 5084.93.20
    • 5084.95.20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Rahmenmaß: 187 x 187 mm
  • Zur stufenweisen Höhenverstellung um je 41 mm
  • Gewicht: 1,9 kg

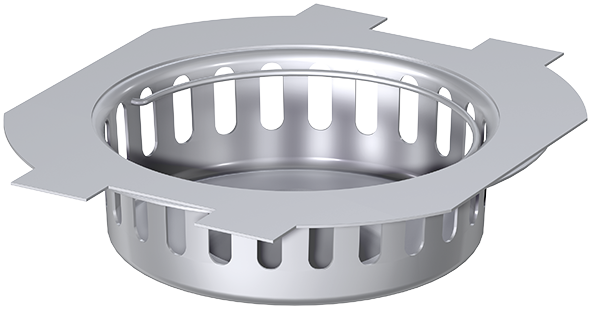

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.71.00
    • 5084.80.00
    • 5084.81.00
    • 5084.83.00
    • 5084.87.00
    • 5084.89.00
    • 5084.91.00
    • 9405.89.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Gewicht: 0,3 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.71.00
    • 5084.80.00
    • 5084.81.00
    • 5084.83.00
    • 5084.87.00
    • 5084.89.00
    • 5084.91.00
    • 9405.89.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Schlitzweite: 6 mm
  • Alternative Artikelnummer für Schlitzweite: 8 mm gemäß EG Verordnung Nr. 1774/2002
    • 5086.10.19
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Gewicht: 0,4 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.92.00
    • 5084.93.00
    • 5084.94.00
    • 5084.95.00
    • 9405.92.00
    • 9405.93.00
    • 9405.94.00
    • 9405.95.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,2 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.92.00
    • 5084.93.00
    • 5084.94.00
    • 5084.95.00
    • 9405.92.00
    • 9405.93.00
    • 9405.94.00
    • 9405.95.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,2 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.82.00
    • 5084.84.00
    • 5084.85.00
    • 5084.86.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Schlitzweite: 8 mm
  • Alternative Artikelnummer für Schlitzweite: 6 mm gemäß EG Verordnung Nr. 1774/2002
    • 5084.84.19
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 8 mm
  • Gewicht: 0,3 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.82.00
    • 5084.84.00
    • 5084.85.00
    • 5084.86.00
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Schlitzweite: 8 mm
  • Alternative Artikelnummer für Schlitzweite: 6 mm gemäß EG Verordnung Nr. 1774/2002
    • 5084.84.19
  • Mindestdeckenaufbau über Klebeflansch des Ablaufes: 50 mm
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,3 kg

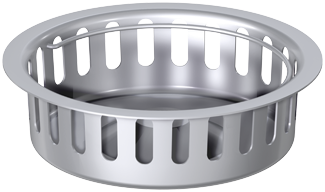

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.70.92
    • 9519.50.92
    • 9519.70.93
    • 9519.50.93
    • 9519.70.94
    • 9519.50.94
    • 9519.70.95
    • 9519.50.95
  • Alle Aufsatzstücke in runder Ausführung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ab 70 mm über Klebeflansch
  • Schlitzweite: 8 mm
  • Gewicht: 0,5 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 9519.70.92
    • 9519.50.92
    • 9519.70.93
    • 9519.50.93
    • 9519.70.94
    • 9519.50.94
    • 9519.70.95
    • 9519.50.95
  • Alle Aufsatzstücke in runder Ausführung
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ab 70 mm über Klebeflansch
  • Schlitzweite: 6 mm gemäß EG-Verordnung Nr. 1774/2002
  • Gewicht: 0,5 kg

Herausnehmbarer Schmutzfang

Passend für
  • Aufsatzstücke
    • 5084.71.xx
    • 5084.81.xx
    • 5084.87.xx
    • 5084.91.xx
    • 9519.60.91
    • 9519.61.91
Beschreibung
  • Aus Kunststoff
  • Gewicht: 0,1 kg
