ACO Haustechnik

Komplettablaeufe 1-teilig-stutzenneigung 90 Dn 70 271091

Komplettabläufe 1-teilig/Stutzenneigung: 90° – DN 70 | Unterdruckentwässerung

Produktvorteile

  • Auf Dichtheit geprüfte Einheit
  • Lieferung des Komplettablaufs in einer Verpackungseinheit
Preisliste
Kontakt

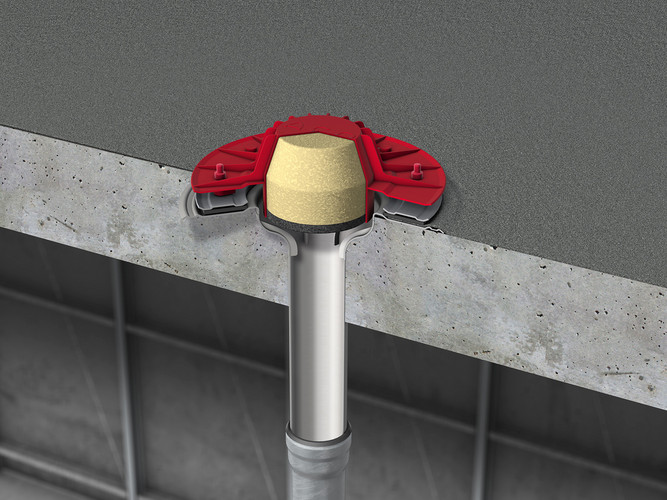

Einbauvorschlag

Produktinformationen

  • Flachdachabläufe gemäß DIN EN 1253‑2
  • Aus Edelstahl, Werkstoff 1.4301
  • Baustoffklasse A1
  • Luftschleuse mit Brandschutzeinsatz
  • Dämmung
    • Ungedämmt mit/ohne Heizung
  • Sarnafil TG 66‑15
    • Zur losen Verlegung
    • Für begrünte, bekieste, begeh- und befahrbare Dächer
    • Für Dächer mit Auflast
  • Sikaplan 15 G
    • Zur losen Verlegung mit mechanischer Befestigung
    • Bis zu einer Dachneigung von maximal 20°
    • Für Dächer ohne Auflast
  • Aus Edelstahl, Werkstoff 1.4301
  • Geprüft gemäß DIN EN 1253‑2
  • Baustoffklasse A1, nicht brennbar
  • Luftschleuse mit Brandschutzeinsatz
  • Mit Pressdichtungsflansch für Abdichtung mit einer Abdichtungsbahn
  • Verwendbar für eine Dichtungsebene

Brandschutz

Feuerwiderstandklasse R 30 – R 120 geprüft gemäß AbZ: Z‑19.17‑1872

Infobox

Hinweis: Lieferzeit für werkseitig vormontierte Dichtungsbahnen Sarnafil TG 66‑15 und Sikaplan 15 G je nach Ausführung: Lagerhaltig bis max. 14 Tage.

Hinweis: Lieferzeit für werkseitig vormontierte Dichtungsbahnen anderer Hersteller: auf Anfrage.

Hinweis: Bei Abläufen ohne Dichtungsbahn, ist die Dichtungsbeilage separat zu bestellen.

Nennweite: DN 70

Stutzen-

durchmesser		DämmungAussparungDichtungsbahnGewichtArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]		Rabatt-

gruppe

(RG)		Merken
[mm][mm][kg]
Bild73Ungedämmt120 x 260Ohne Dichtungsbahn3,61372.10.00355,24 €13
Bild73Ungedämmt, beheizt120 x 260Ohne Dichtungsbahn3,81372.10.40653,77 €13
Bild73Schaumglas400 x 400Ohne Dichtungsbahn4,81372.18.00367,01 €13
Bild73Schaumglas, beheizt400 x 400Ohne Dichtungsbahn5,01372.18.40670,89 €13
NennweiteStutzen-

durchmesser		KiesfangkorbDämmungAussparungDichtungsbahnGewichtArtikel-Nr.
BildDN 7073 mmOhneUngedämmt120 x 260 mmOhne Dichtungsbahn3,6 kg1372.10.00
BildDN 7073 mmOhneUngedämmt, beheizt120 x 260 mmOhne Dichtungsbahn3,8 kg1372.10.40
BildDN 7073 mmOhneSchaumglas400 x 400 mmOhne Dichtungsbahn4,8 kg1372.18.00
BildDN 7073 mmOhneSchaumglas, beheizt400 x 400 mmOhne Dichtungsbahn5,0 kg1372.18.40
NennweiteWerkstoff des AblaufkörpersStutzenneigungGemäß DIN geforderte AbflussleistungTatsächlich gemäß DIN ermittelte Abflussleistung
DN l/S l/S
40Edelstahl0°35,2
50Edelstahl0°68,5
70Edelstahl0°1215
70Edelstahl90°1214,7
100Edelstahl90°2239
Dachaufsätze und Roste aus verzinktem Stahl

Dachaufsätze und Roste aus verzinktem Stahl

Dachaufsätze und Roste aus Edelstahl

Dachaufsätze und Roste aus Edelstahl

Kontrollschacht

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Belastungsklasse: K 3
  • Gewicht: 5,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 242,89 €
  • Rabattgruppe: 13
Artikel-Nr.
0153.73.05

Isolierkörper

Passend für
  • Flachdachabläufe Spin aus Edelstahl
    • DN 70/DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Schaumglas
  • Höhe: 100 mm
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.77.96

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
    • DN 70 – DN 100
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 418,37 €
  • Rabattgruppe: 1
Artikel-Nr.
7000.85.10

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 100, Stutzenneigung: 90°/0°
  • Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
    • DN 70 – DN 100
  • Attikaablauf Spin/Jet aus Edelstahl
    • 45° und 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70 – DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 25 W
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 488,99 €
  • Rabattgruppe: 1
Artikel-Nr.
7000.85.20

Luftschleuse aus Kunststoff (Brandschutz)

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • DN 70
Beschreibung
  • Luftschleuse aus Polypropylen
  • Ausführung mit Brandschutzmasse
  • Mit allgemeiner bauaufsichtlicher Zulassung AbZ: Z‑19.17‑1872
  • Gewicht: 0,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 331,70 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.77.03

Kiesfang für Umkehrdach

Passend für
  • Flachdachabläufe Spin-Serie aus Edelstahl
  • Notentwässerung Spin aus Edelstahl
  • Flachdachabläufe Jet-Serie aus Edelstahl (Verwendung ohne Anstauring)
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Belastungsklasse: H 1,5
  • Gewicht: 1,5 kg
Artikel-Nr.
0153.60.01

Schiebeflansch

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Für unbeheizte Ausführung
  • Gewicht: 2,2 kg
Artikel-Nr.
0174.46.53

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 8,24 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.87

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,23 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.92

Flanschdichtung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
  • Attikaablauf Spin/Jet
    • 45° und 90°
  • Flachdachdurchführung Multiflex
    • DN 70 – DN 125
Beschreibung
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 9,20 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.97

Flanschdichtung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
  • Aus EPDM
  • Für Kastenrinnen
  • Dicke: 5 mm
  • Gewicht: 0,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 7,92 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.42.95

Dämmung

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 70
Beschreibung
  • Für Einlauf-/Rohrstutzen
  • Aus Styropor, PS 30
  • Gemäß DIN 18164
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.55

Dämmung

Passend für
  • Einlauftrichter
Beschreibung
  • Aus Styropor, PS 30
  • Gemäß DIN 18164
  • Gewicht: 0,1 kg
Artikel-Nr.
0174.46.56

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Für Einlauf-/Rohrstutzen
  • Aus Steinwolle, Baustoffklasse A1
  • Gewicht: 0,8 kg
Artikel-Nr.
0174.46.57

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
    • DN 100
Beschreibung
  • Für Einlauf-/Rohrstutzen
  • Aus Steinwolle, Baustoffklasse A1
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.47.21

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
  • DN 70
Beschreibung
  • Aus Styropor
  • Höhe: 250 mm
  • Länge x Breite: 205 x 205 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.47.18

Dämmung

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • Stutzenneigung: 90°
  • DN 100
Beschreibung
  • Aus Styropor
  • Höhe: 250 mm
  • Länge x Breite: 205 x 205 mm
  • Gewicht: 0,2 kg
Artikel-Nr.
0174.47.19

Anstauring

Passend für
  • Flachdachabläufe Jet aus Edelstahl
    • Stutzenneigung: 90°
Beschreibung
  • ACO Anstauring-Jet für Notüberlauf DN 70, DN 100,
  • Aus Edelstahl, 1.4301
  • Incl. Flanschdichtung
  • Durchmesser = 323 mm
  • Höhe = 55 mm
  • Gewicht: 1 kg
Artikel-Nr.
0174.95.96

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Spin/Jet
    • DN 70 – DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Stahlblech verzinkt
  • Dicke: 1,5 mm
  • Gewicht: 3,6 kg
Artikel-Nr.
0174.46.61

Hitzeschild

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • DN 70
    • DN 50 und DN 40 waagerecht
Beschreibung
  • Aus Edelstahl
  • Mit Einschlagdübel M 8 und Sechskantschrauben M 8 x 16
  • Gewicht: 2,7 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 101,54 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.77.97

Isolierkörper

Passend für
  • Flachdachabläufkörper Spin/jet aus Edelstahl
    • DN 70
    • Stutzenneigung: 90°
Beschreibung
  • Aus Schaumglas
  • Höhe: 100 mm
  • Gewicht: 0,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 88,27 €
  • Rabattgruppe: 1
Artikel-Nr.
0150.12.69

Isolierkörper

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 70
Beschreibung
  • Aus Schaumglas
  • Höhe: 100 mm
  • Gewicht: 1,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 91,16 €
  • Rabattgruppe: 1
Artikel-Nr.
0150.12.70

Isolierkörper

Passend für
  • Attika-Dachabläufe Spin DN 70
  • Flachdachabläufe Jet
    • Stutzenneigung 1,5°
    • DN 70
Beschreibung
  • Aus Schaumglas
  • Höhe: 120 mm
  • Gewicht: 2 kg
Artikel-Nr.
0154.02.95

Isolierhülse

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 70
Beschreibung
  • Aus Schaumglas
  • Höhe: 150 mm
  • Zum Längenausgleich
  • Gewicht: 0,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 14,77 €
  • Rabattgruppe: 13
Artikel-Nr.
0174.77.93

Isolierhülse

Passend für
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
    • DN 100
    • Stutzenneigung: 90°
Beschreibung
  • Aus Schaumglas
  • Höhe: 150 mm
  • Als Längenausgleich
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.77.94

Optimierungsstücke

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 70
Beschreibung
  • Aus Stahl verzinkt
  • Reduzierung von DN 70 auf DN 40
  • Länge: 95 mm
  • Aus Stahl verzinkt
  • Aus verzinktem Stahl
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 32,45 €
  • Rabattgruppe: 8
Artikel-Nr.
0174.12.69

Optimierungsstücke

Passend für
  • Flachdachabläufe Spin/Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 70
Beschreibung
  • Aus Stahl verzinkt
  • Reduzierung von DN 70 auf DN 50
  • Länge: 105 mm
  • Gewicht: 0,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 31,79 €
  • Rabattgruppe: 8
Artikel-Nr.
0174.12.70

Optimierungsstücke

Passend für
  • Flachdachabläufe Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 100
  • Flachdachdurchführung Multiflex
    • DN 100
Beschreibung
  • Aus Stahl verzinkt
  • Reduzierung von DN 100 auf DN 70
  • Länge: 130 mm
  • Gewicht: 0,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 53,57 €
  • Rabattgruppe: 8
Artikel-Nr.
0174.12.73

Optimierungsstücke

Passend für
  • Flachdachabläufe Jet aus Edelstahl
    • Stutzenneigung: 90°
    • DN 100
  • Flachdachdurchführung Multiflex
    • DN 100
Beschreibung
  • Aus Stahl verzinkt
  • Reduzierung von DN 100 auf DN 80
  • Länge: 130 mm
  • Gewicht: 0,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 55,33 €
  • Rabattgruppe: 8
Artikel-Nr.
0174.12.74
ACO Haustechnik Profi Chat
