Komplettabläufe 2-teilig/Stutzenneigung: 90° – DN 70 | Unterdruckentwässerung
Produktvorteile
- Auf Dichtheit geprüfte Einheit
- Lieferung des Komplettablaufs in einer Verpackungseinheit
Produktinformationen
- Flachdachabläufe gemäß DIN EN 1253‑2
- Aus Edelstahl, Werkstoff 1.4301
- Baustoffklasse A1
- Luftschleuse mit Brandschutzeinsatz
- Dämmung
- Ungedämmt mit/ohne Heizung
- Sarnafil TG 66‑15
- Zur losen Verlegung
- Für begrünte, bekieste, begeh- und befahrbare Dächer
- Für Dächer mit Auflast
- Sikaplan 15 G
- Zur losen Verlegung mit mechanischer Befestigung
- Bis zu einer Dachneigung von maximal 20°
- Für Dächer ohne Auflast
- Mit Pressdichtungsflansch für Abdichtung mit einer Abdichtungsbahn
- Verwendbar für zwei Dichtungsebenen
- Inkl. Dampfsperre Bitumenbahn Sikabit V60 (Nur bei Version mit Dichtungsbahn)
- Stutzenneigung: 90°
Brandschutz
Feuerwiderstandklasse R 30 – R 120 geprüft gemäß AbZ: Z‑19.17‑1872
Infobox
Hinweis: Lieferzeit für werkseitig vormontierte Dichtungsbahnen Sarnafil TG 66‑15 und Sikaplan 15 G je nach Ausführung: Lagerhaltig bis max. 14 Tage.
Hinweis: Lieferzeit für werkseitig vormontierte Dichtungsbahnen anderer Hersteller: auf Anfrage.
Hinweis: Bei Abläufen ohne Dichtungsbahn, ist die Dichtungsbeilage separat zu bestellen.
| Nennweite | Werkstoff des Ablaufkörpers | Stutzenneigung | Gemäß DIN geforderte Abflussleistung | Tatsächlich gemäß DIN ermittelte Abflussleistung |
| DN | l/S | l/S | ||
| 40 | Edelstahl | 0° | 3 | 5,2 |
| 50 | Edelstahl | 0° | 6 | 8,5 |
| 70 | Edelstahl | 0° | 12 | 15 |
| 70 | Edelstahl | 90° | 12 | 14,7 |
| 100 | Edelstahl | 90° | 22 | 39 |
Kontrollschacht
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Belastungsklasse: K 3
- Gewicht: 5,3 kg
- Nettopreis 01.01.2025 in €: 242,89 €
- Rabattgruppe: 13
Isolierkörper
Passend für
- Flachdachabläufe Spin aus Edelstahl
- DN 70/DN 100
- Stutzenneigung: 90°
Beschreibung
- Aus Schaumglas
- Höhe: 100 mm
- Gewicht: 1,3 kg
- Nettopreis 01.01.2025 in €: 74,15 €
Flachdachheizung
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 100, Stutzenneigung: 90°/0°
- Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
- DN 70 – DN 100
- Attikaablauf Spin/Jet aus Edelstahl
- 45° und 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70 – DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 25 W
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 418,37 €
- Rabattgruppe: 1
Flachdachheizung inkl. Thermostat
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 100, Stutzenneigung: 90°/0°
- Brandschutzabläufe Jet/Spin- Serie aus Edelstahl
- DN 70 – DN 100
- Attikaablauf Spin/Jet aus Edelstahl
- 45° und 90°
- Flachdachabläufe Passavant Spin aus Gusseisen
- DN 70 – DN 100
- Flachdachabläufe Passavant Jet aus Gusseisen
- DN 50
Beschreibung
- Netzanschluss: 220 – 240 V AC
- Schutzart: IP 67
- Anschlussleitung
- H05RN-F2x1,0
- Länge: 1 m
- Bauhöhe: 95 mm
- Nennleistung: 25 W
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 488,99 €
- Rabattgruppe: 1

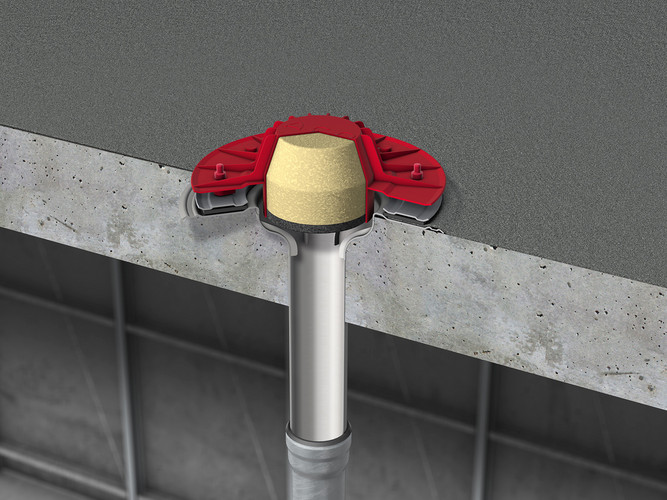

Luftschleuse aus Kunststoff (Brandschutz)
Passend für
- Flachdachabläufe Spin/Jet aus Edelstahl
- DN 70
Beschreibung
- Luftschleuse aus Polypropylen
- Ausführung mit Brandschutzmasse
- Mit allgemeiner bauaufsichtlicher Zulassung AbZ: Z‑19.17‑1872
- Gewicht: 0,7 kg
- Nettopreis 01.01.2025 in €: 331,70 €
- Rabattgruppe: 13

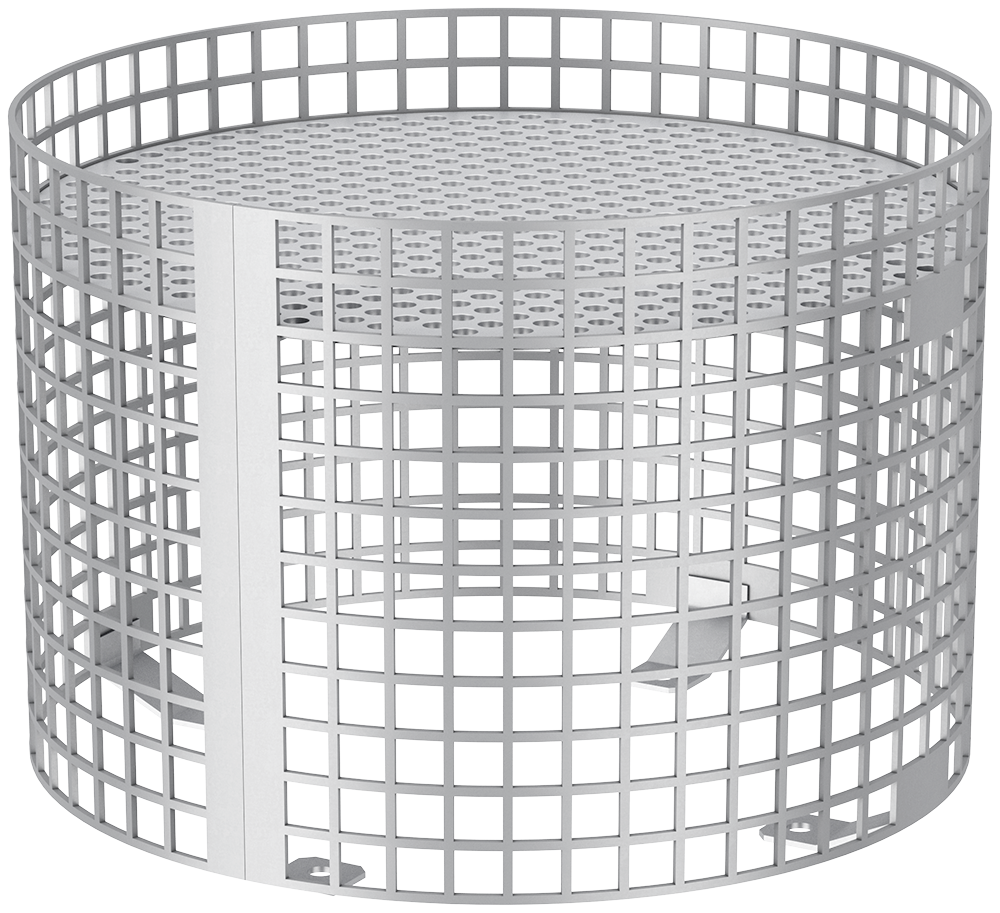

Kiesfang für Umkehrdach
Passend für
- Flachdachabläufe Spin-Serie aus Edelstahl
- Notentwässerung Spin aus Edelstahl
- Flachdachabläufe Jet-Serie aus Edelstahl (Verwendung ohne Anstauring)
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Belastungsklasse: H 1,5
- Gewicht: 1,5 kg
- Nettopreis 01.01.2025 in €: 208,65 €
Schiebeflansch
Passend für
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
- DN 70
- Stutzenneigung: 90°
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Für unbeheizte Ausführung
- Gewicht: 2,2 kg
- Nettopreis 01.01.2025 in €: 143,38 €
Flanschdichtung
Passend für
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
- Attikaablauf Spin/Jet
- 45° und 90°
- Flachdachdurchführung Multiflex
- DN 70 – DN 125
Beschreibung
- Dicke: 4 mm
- EPDM
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 8,24 €
- Rabattgruppe: 13
Flanschdichtung
Passend für
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
- Attikaablauf Spin/Jet
- 45° und 90°
- Flachdachdurchführung Multiflex
- DN 70 – DN 125
Beschreibung
- Dicke: 4 mm
- PVC-weich
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 14,23 €
- Rabattgruppe: 13
Flanschdichtung
Passend für
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
- Attikaablauf Spin/Jet
- 45° und 90°
- Flachdachdurchführung Multiflex
- DN 70 – DN 125
Beschreibung
- Dicke: 4 mm
- NBR/SBR
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 9,20 €
- Rabattgruppe: 13
Flanschdichtung
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
- Aus EPDM
- Für Kastenrinnen
- Dicke: 5 mm
- Gewicht: 0,2 kg
- Nettopreis 01.01.2025 in €: 7,92 €
- Rabattgruppe: 13
Dämmung
Passend für
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
- Stutzenneigung: 90°
- DN 100
Beschreibung
- Für Einlauf-/Rohrstutzen
- Aus Steinwolle, Baustoffklasse A1
- Gewicht: 0,7 kg
- Nettopreis 01.01.2025 in €: 117,70 €

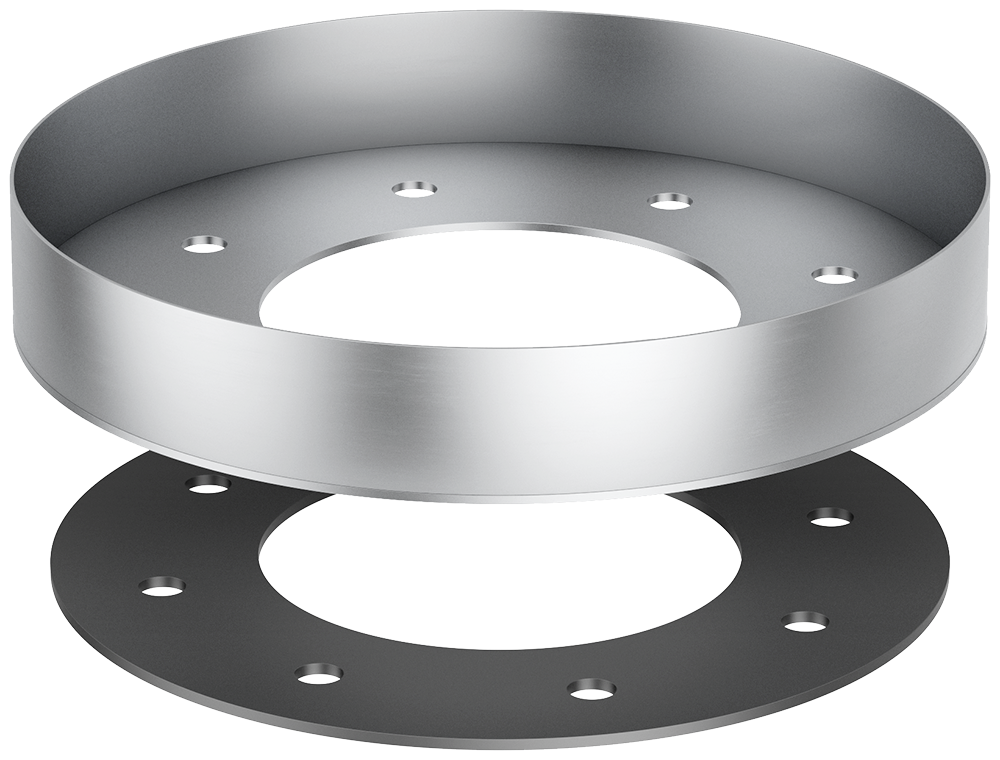

Anstauring
Passend für
- Flachdachabläufe Jet aus Edelstahl
- Stutzenneigung: 90°
Beschreibung
- ACO Anstauring-Jet für Notüberlauf DN 70, DN 100,
- Aus Edelstahl, 1.4301
- Incl. Flanschdichtung
- Durchmesser = 323 mm
- Höhe = 55 mm
- Gewicht: 1 kg
- Nettopreis 01.01.2025 in €: 76,72 €
Aufnahmeblech für Trapezblechdach
Passend für
- Flachdachablauf Variant-Flex aus Edelstahl
- DN 50 – DN 125; Stutzenneigung: 90°
- Flachdachabläufe Spin/Jet
- DN 70 – DN 100
- Stutzenneigung: 90°
Beschreibung
- Aus Stahlblech verzinkt
- Dicke: 1,5 mm
- Gewicht: 3,6 kg
- Nettopreis 01.01.2025 in €: 33,17 €
Hitzeschild
Passend für
- Flachdachabläufe Spin/Jet aus Edelstahl
- DN 70
- DN 50 und DN 40 waagerecht
Beschreibung
- Aus Edelstahl
- Mit Einschlagdübel M 8 und Sechskantschrauben M 8 x 16
- Gewicht: 2,7 kg
- Nettopreis 01.01.2025 in €: 101,54 €
- Rabattgruppe: 13
Isolierkörper
Passend für
- Flachdachabläufkörper Spin/jet aus Edelstahl
- DN 70
- Stutzenneigung: 90°
Beschreibung
- Aus Schaumglas
- Höhe: 100 mm
- Gewicht: 0,8 kg
- Nettopreis 01.01.2025 in €: 88,28 €
- Rabattgruppe: 1
Isolierkörper
Passend für
- Flachdachabläufe Spin/Jet aus Edelstahl
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Aus Schaumglas
- Höhe: 100 mm
- Gewicht: 1,3 kg
- Nettopreis 01.01.2025 in €: 91,16 €
- Rabattgruppe: 1
Isolierkörper
Passend für
- Attika-Dachabläufe Spin DN 70
- Flachdachabläufe Jet
- Stutzenneigung 1,5°
- DN 70
Beschreibung
- Aus Schaumglas
- Höhe: 120 mm
- Gewicht: 2 kg
- Nettopreis 01.01.2025 in €: 147,66 €
Isolierhülse
Passend für
- Flachdachabläufe Spin/Jet aus Edelstahl
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Aus Schaumglas
- Höhe: 150 mm
- Zum Längenausgleich
- Gewicht: 0,3 kg
- Nettopreis 01.01.2025 in €: 14,77 €
- Rabattgruppe: 13
Isolierhülse
Passend für
- Flachdachabläufe Jet/Spin-Serie aus Edelstahl
- DN 100
- Stutzenneigung: 90°
Beschreibung
- Aus Schaumglas
- Höhe: 150 mm
- Als Längenausgleich
- Gewicht: 0,7 kg
- Nettopreis 01.01.2025 in €: 40,98 €

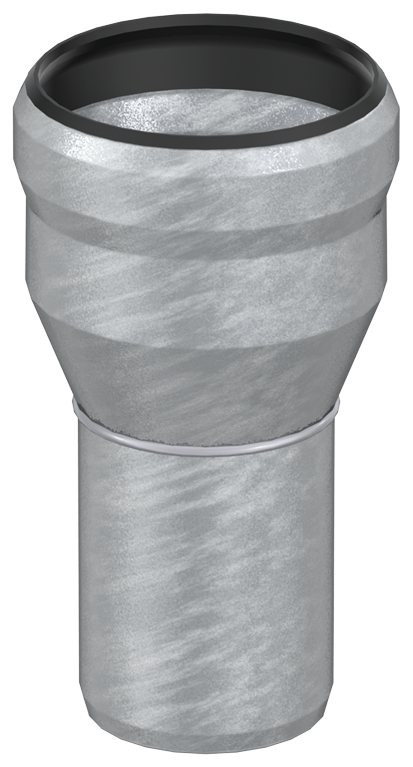

Optimierungsstücke
Passend für
- Flachdachabläufe Spin/Jet aus Edelstahl
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Aus Stahl verzinkt
- Reduzierung von DN 70 auf DN 40
- Länge: 95 mm
- Aus Stahl verzinkt
- Aus verzinktem Stahl
- Gewicht: 0,4 kg
- Nettopreis 01.01.2025 in €: 32,45 €
- Rabattgruppe: 8
Optimierungsstücke
Passend für
- Flachdachabläufe Spin/Jet aus Edelstahl
- Stutzenneigung: 90°
- DN 70
Beschreibung
- Aus Stahl verzinkt
- Reduzierung von DN 70 auf DN 50
- Länge: 105 mm
- Gewicht: 0,4 kg
- Nettopreis 01.01.2025 in €: 31,79 €
- Rabattgruppe: 8
Optimierungsstücke
Passend für
- Flachdachabläufe Jet aus Edelstahl
- Stutzenneigung: 90°
- DN 100
- Flachdachdurchführung Multiflex
- DN 100
Beschreibung
- Aus Stahl verzinkt
- Reduzierung von DN 100 auf DN 70
- Länge: 130 mm
- Gewicht: 0,8 kg
- Nettopreis 01.01.2025 in €: 53,57 €
- Rabattgruppe: 8
Optimierungsstücke
Passend für
- Flachdachabläufe Jet aus Edelstahl
- Stutzenneigung: 90°
- DN 100
- Flachdachdurchführung Multiflex
- DN 100
Beschreibung
- Aus Stahl verzinkt
- Reduzierung von DN 100 auf DN 80
- Länge: 130 mm
- Gewicht: 0,9 kg
- Nettopreis 01.01.2025 in €: 55,33 €
- Rabattgruppe: 8
