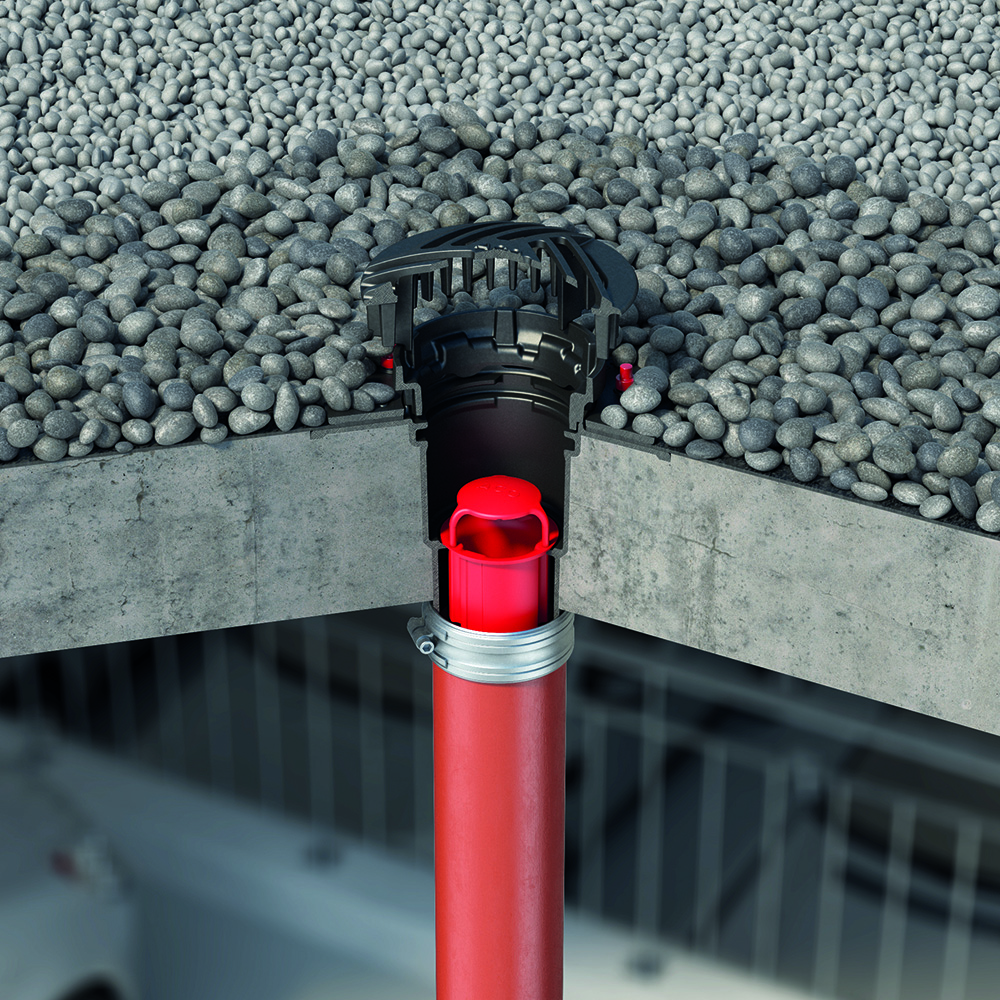

Ablaufkörper Passavant Spin, DN 125 – DN 150 | Freispiegelentwässerung

Produktvorteile

  • Keine zusätzliche Brandlast
  • Dauerhafte Beständigkeit
    • Wartungsfreundlich
    • 100 % UV-beständig
  • Flexiblität bei der Abdichtung
    • PVC/PE/PP/Bitumen
  • Variabler Einbau
    • Höhenausgleich bauseits durch Ausgleichsring aus Gusseisen
    • Als Notentwässerung einsetzbar
  • Wenige Bauteile, kompakte Bauform

Produktinformationen

  • Aus Gusseisen
    • Baustoffklasse A1, nicht brennbar
    • Mit Anstrich
    • Hohe Druckfestigkeit > 700 N/mm²
  • Geprüft gemäß DIN EN 1253‑2
  • Mit flachem Pressdichtungsflansch
    • Keine Aussparung für Gewindetaschen nötig
  • Mit Sickeröffnungen

Stutzenneigung: 90°

NennweiteAussparung (LxB)GewichtArtikel-Nr.Merken
[mm][kg]
BildDN 125210 x 3809,97035.10.12
BildDN 150210 x 38010,07036.10.12
NennweiteKernbohrungAussparung (LxB)GewichtArtikel-Nr.
BildDN 125210 mm220 mm210 x 380 mm9,9 kg7035.10.12
BildDN 150210 mm220 mm210 x 380 mm10,0 kg7036.10.12
NennweiteStutzenneigungAusführungAnstauhöheDIN EN 1253‑2KugelrostAufsatzrahmen mit Rost ∅200 mmAufsatzrahmen mit Rost 200x200 mmAufsatzrahmen mit Rost 300x300 mmStaurohr für Notentwässerung​Abflusswerte
Anstauhöhe 45 mm
DNmml/sl/sl/sl/sl/sl/sPDF
DN 12590°1-teilig457,011,815,016,518,510,5
DN 12590°2-teilig457,011,013,514,519,012,5
DN 15090°1-teilig458,111,313,514,018,513,0
DN 15090°2-teilig458,112,513,514,019,013,0

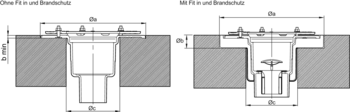

NennweiteøaøbøcBeschreibungArtikel-Nr.
[mm][mm][mm]
DN 12537010210Für Ablaufkörper ohne Isolierkörper7035.10.12
DN 12538045220Für Ablaufkörper mit Isolierkörper7035.10.12
DN 15037010210Für Ablaufkörper ohne Isolierkörper7036.10.12
DN 15038045220Für Ablaufkörper mit Isolierkörper7036.10.12

Flachdachheizung

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 125, Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg

Flachdachheizung inkl. Thermostat

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 125, Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin- Serie aus Edelstahl
  • Notablauf Turboflow aus Edelstahl
  • Flachdachabläufe Passavant Spin aus Gusseisen
  • DN 125 – DN 150
Beschreibung
  • Netzanschluss: 220 – 240 V AC
  • Schutzart: IP 67
  • Anschlussleitung
    • H05RN-F2x1,0
    • Länge: 1 m
  • Bauhöhe: 95 mm
  • Nennleistung: 40 W
  • Gewicht: 0,4 kg

Isolierkörper für Ablaufkörper

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125
    • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Gewicht: 0,6 kg

Isolierkörper für Ablaufkörper

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 150
    • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Gewicht: 0,7 kg

Herausnehmbarer Schmutzfang

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Oberteil aus Gusseisen
    • DN 125/DN 150
Beschreibung
  • Aus Edelstahl
  • Gewicht: 0,3 kg

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
  • Rost mit Rahmen
    • 7000.28.02
    • 7000.41.02
    • 7000.42.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 25 – 40 mm
  • Gewicht: 1,4 kg

Höhenverstellring

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
  • Rost mit Rahmen
    • 7000.28.02
    • 7000.41.02
    • 7000.42.02
Beschreibung
  • Aus Gusseisen, mit Anstrich
  • Belastungsklasse: M 125
  • Höhenverstellbarkeit: 45 – 60 mm
  • Gewicht: 2,1 kg

Höhenausgleich

Passend für
  • Kiesfang
    • 7000.12.00
    • 7000.02.00
Beschreibung
  • Aus Edelstahl
  • Mit 2 Befestigungsschrauben
  • Höhe: 65 mm
  • Nur in Verbindung mit Kiesfang einsetzbar
  • Gewicht: 0,3 kg

Kiesfang

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Spin
    • DN 100 – DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
Beschreibung
  • Aus Edelstahl
  • Mit 2 Befestigungsschrauben
  • Belastungsklasse: H 1,5

Flanschdichtungs-Set

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Spin aus Gusseisen
    • DN 100 – DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,6 kg

Flanschdichtungs-Set

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Spin aus Gusseisen
    • DN 100 – DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Flachdachabläufe Spin aus Gusseisen
    • DN 100 – DN 150
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg

Lippendichtring

Passend für
  • Oberteil zu Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 125/DN 150
  • Oberteil zu Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 80
  • Staurohr für Notüberlauf
  • Finor 2-teilig aus Gusseisen
Beschreibung
  • Durchmesser: 186 mm

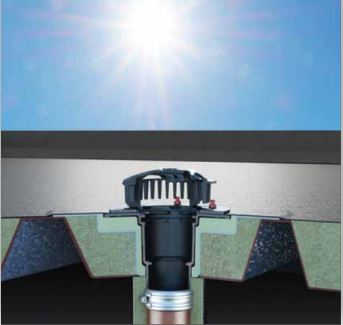

Dauerhafte Beständigkeit

Extrem witterungs- und UV-beständig

Überhaupt nicht wetterfühlig: Egal ob Sonne, Schnee oder Eis. Dank der natürlichen Materialeigenschaften von Gusseisen stellen selbst extreme Wetterbedingungen kein Problem dar.

Hält allen Temperaturen stand

Passt perfekt: Durch den nahezu gleichen Temperaturausdehnungskoeffizienten von Beton und Gusseisen werden Spannungsschäden durch extreme Temperaturunterschiede vermieden. Zudem macht sich die Robustheit und Langlebigkeit von Gusseisen bereits auf der Baustelle bezahlt, da unsere Produkte auch Bauphasen schadenfrei überstehen.

Materialverträglich mit allen Dichtbahnen

Freie Wahl: Die ACO Flachdachabläufe Passavant lassen sich mit allen handelsüblichen Dichtungsbahnen verbinden. Eine chemische Reaktion mit Bestandteilen der angedichteten Dichtungsbahn ist ausgeschlossen. Der Flachdachablauf Passavant ist kompatibel mit PVC, PE/PP und Bitumenbahnen.

Kompakte Bauform

Flacher Flansch für optimale Anpassung

Passt immer: Der flache Pressdichtungsflansch reduziert zusätzliche Stemmarbeiten auf ein Minimum. Das begrenzt den notwendigen Zeitaufwand und damit verbundene Kosten.

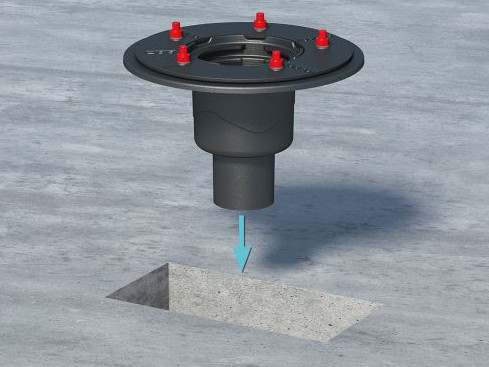

Kompakte Aussparungsmaße

Kleinere Aussparung, große Wirkung: Durch die kompaktere Aussparung für den ACO Flachdachablauf Passavant reduzieren sich die Auswirkungen auf die Deckenstatik. Dadurch trägt unser Flachdachablauf dazu bei, die Deckendicken zu minimieren und es ist keine zusätzliche Bewehrung erforderlich, wodurch Sie Kosten einsparen können.

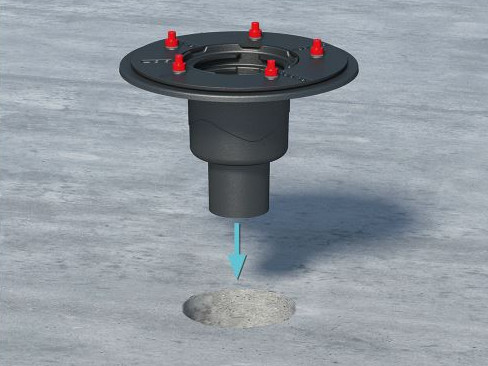

Kernbohrdurchmesser nur 160 mm

Das Maß der Dinge: Unser kompaktes Produktsortiment bietet vielfältige Planungsmöglichkeiten. Egal, ob mit oder ohne Brandschutz, gedämmt oder ungedämmt der ACO Flachdachablauf Passavant benötigt in jedem Anwendungsfall dieselbe Kernbohrung von nur 160 mm. Zudem ermöglicht unser Fit-In einen mörtellosen Einbau.

Variabler Einbau

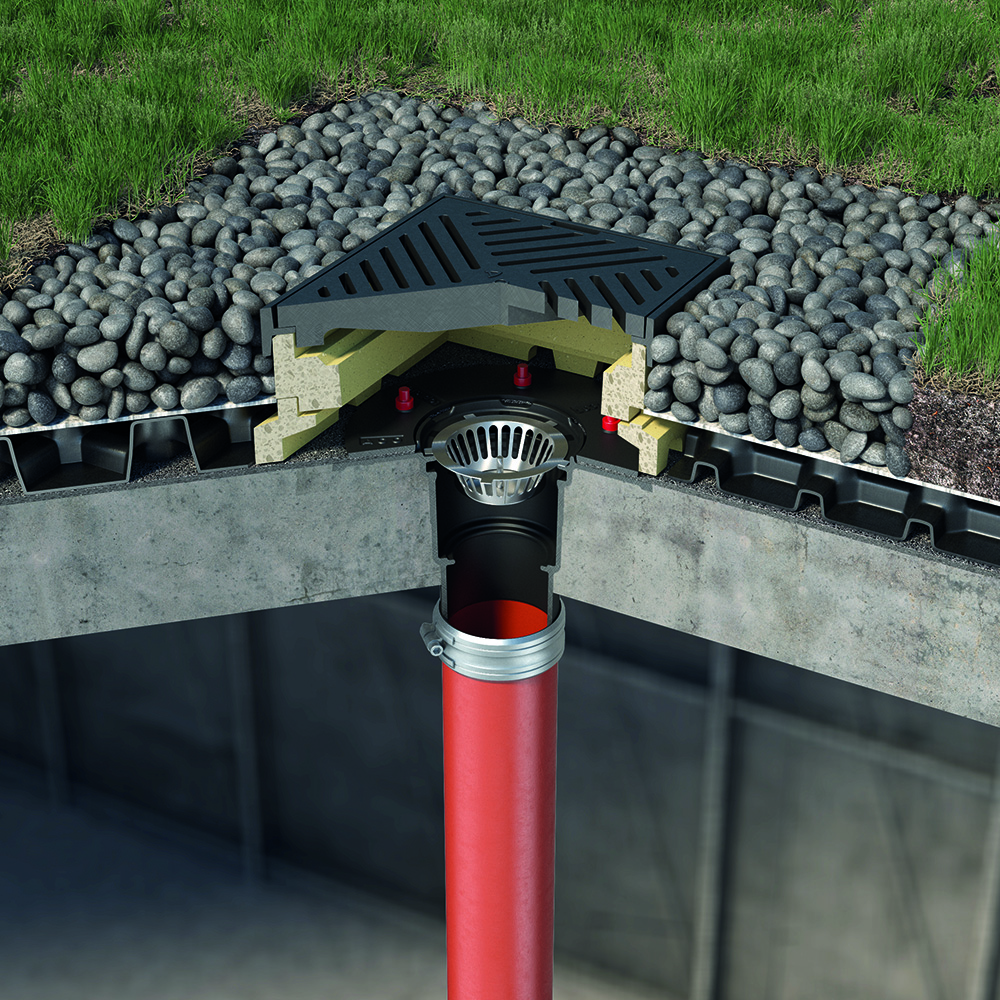

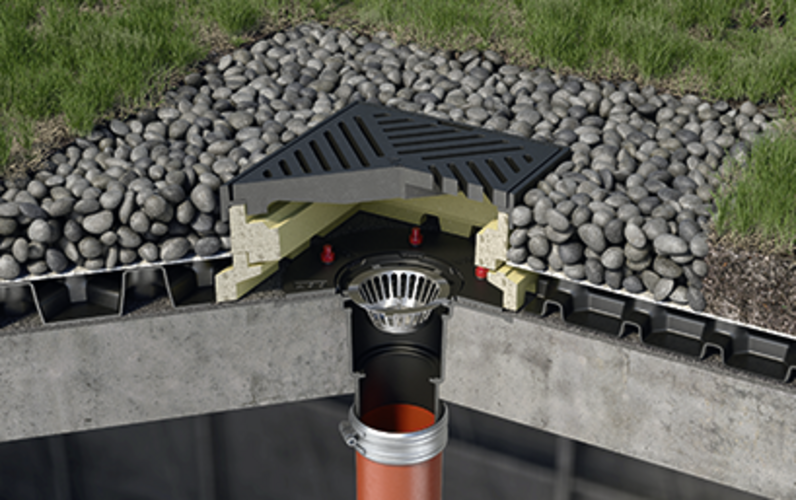

Für Gründächer, Terrassenbeläge und Industriedächer

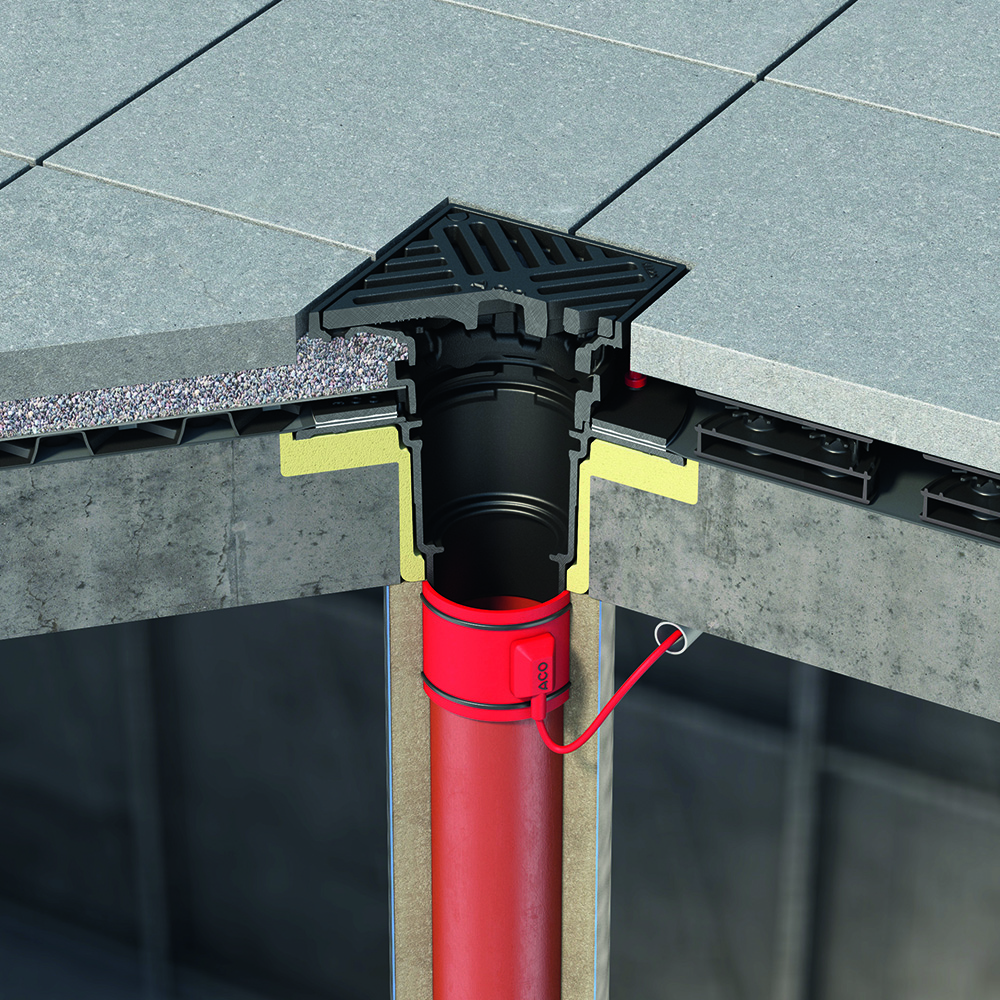

Egal ob Warm-, Kalt- oder Umkehrdach, ob mit einer Kiesschüttung, Platten oder begrünten Oberflächen, mit unserem einzigartigen Baukastensystem finden Sie Lösungen für fast alle Flachdachaufbauten. Dafür sorgen auch zwei verschiedene stapelbare Höhenverstellringe, die durch einfache Drehung in 5 mm Schritten zwischen 25–60 mm immer an die jeweilige Einbausituation angepasst werden können.

Echte Notentwässerung

Saubere Fassaden: Dank der geschlossenen Haube des Staurohrs arbeitet die Notentwässerung des ACO Flachdachablaufes Passavant nur dann, wenn sie benötigt wird und schützt so die Fassaden vor Verunreinigungen.

Aufbau/Kombination Aufsatzrahmen mit ACO Höhenverstellringe Passavant

Auf den Flachdachablauf Passavant (DN70 – DN150) kann der Aufsatzrahmen mit Rost (rund/eckig) aufgesetzt werden. Am Beispiel des Flachdachablaufes DN70/DN100 mit dem Aufsatzrahmen 200 x 200mm beträgt die Aufbauhöhe 55mm. Ist diese Aufbauhöhe des Aufsatzrahmen mit Rost für die jeweilige Anwendung nicht ausreichend kann diese durch die Höhenverstellringe angehoben werden. An den Höhenverstellringen sind Zapfen angebracht, die in die 4 Stufen des Aufsatzrahmens greifen.

Durch eine Drehung des Aufsatzrahmens mit Rost um jeweils 90° kann der Aufsatzrahmen somit zusätzlich um jeweils 5mm Stufen angehoben werden. Diese Höhenverstellung in 5mm Schritten kann auch durch zwei aufeinander folgende Höhenverstellringe durchgeführt werden.

Schalungshilfe

Für die Montage des Flachdachablaufes muss in der Betondecke ein Deckendurchbruch vorgenommen werden. Hierzu kann die Schalungshilfe vor dem Vergießen der Decke auf den Schalungsbrettern fixiert werden. Die Schalungshilfe kann stufenlos für Betondecken mit Dicken von 150 mm bis 300 mm an der vorgesehenen Maßlinie bauseits abgelängt werden und in die Decke einbetoniert werden. Nach dem Vergießen der Betondecke kann die ACO Schalungshilfe leicht von unten herausgeschlagen werden. Zeit- und kostenintensive Schalungsarbeiten werden so auf ein Minimum reduziert.
