ACO Haustechnik

Oberteile zu ACO Flachdachablauf Variant-Flex


Produktinformationen

  • Aus Edelstahl, Werkstoff 1.4301
    • Baustoffklasse A1, nicht brennbar
  • Mit Pressdichtungsflansch gemäß DIN EN 1253
  • Flexibilität bei der Abdichtung, PVC-/FPO-/Bitumen-Bahnen
  • Als Notentwässerung einsetzbar
BezeichnungPassend fürBeschreibungGewichtArtikel-Nr.Merken
[kg]
BildOberteil mit Pressdichtungsflansch
  • ACO Flachdachablauf Variant-Flex
    • DN 50 - DN 100
    • Stutzenneigung: 90° und 0°
  • Aus Edelstahl, Werkstoff 1.4301
  • Stutzenneigung: 90°, DN 50 - DN 100
  • Mit Pressdichtungsflansch gemäß DIN EN 1253
  • Verwendbar für Freispiegel- und Unterdruckentwässerung
  • Bauzeitenschutzdeckel aus Kunststoff
  • Inkl. Lippendichtung
4,11593.90.00
BildOberteil mit Pressdichtungsflansch
  • ACO Flachdachablauf Variant-Flex
    • DN 125
    • Stutzenneigung: 90°
  • Aus Edelstahl, Werkstoff 1.4301
  • Stutzenneigung: 90°, DN 125
  • Mit Pressdichtungsflansch gemäß DIN EN 1253
  • Verwendbar für Freispiegel- und Unterdruckentwässerung
  • Bauzeitenschutzdeckel aus Kunststoff
  • Inkl. Lippendichtung
5,11573.90.00
BezeichnungPassend fürBeschreibungGewichtArtikel-Nr.
BildOberteil mit Pressdichtungsflansch
  • ACO Flachdachablauf Variant-Flex
    • DN 50 - DN 100
    • Stutzenneigung: 90° und 0°
  • Aus Edelstahl, Werkstoff 1.4301
  • Stutzenneigung: 90°, DN 50 - DN 100
  • Mit Pressdichtungsflansch gemäß DIN EN 1253
  • Verwendbar für Freispiegel- und Unterdruckentwässerung
  • Bauzeitenschutzdeckel aus Kunststoff
  • Inkl. Lippendichtung
4,1 kg1593.90.00
BildOberteil mit Pressdichtungsflansch
  • ACO Flachdachablauf Variant-Flex
    • DN 125
    • Stutzenneigung: 90°
  • Aus Edelstahl, Werkstoff 1.4301
  • Stutzenneigung: 90°, DN 125
  • Mit Pressdichtungsflansch gemäß DIN EN 1253
  • Verwendbar für Freispiegel- und Unterdruckentwässerung
  • Bauzeitenschutzdeckel aus Kunststoff
  • Inkl. Lippendichtung
5,1 kg1573.90.00

Kontrollschacht

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°
  • Flachdachabläufe Jet/Spin-Serie aus Edelstahl
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Belastungsklasse: K 3
  • Gewicht: 5,3 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Spin aus Gusseisen
    • DN 70
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg

Isolierkörper

Passend für
  • Oberteil aus Edelstahl
  • DN 50, DN 70, DN 100
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Formteil zur Wärmedämmung des Oberteils
    • DN 50, DN 70, DN 100
  • Kondenswasserbildung im Bereich des Oberteils und Ablauftopfes wird verhindert
  • Gewicht: 0,7 kg

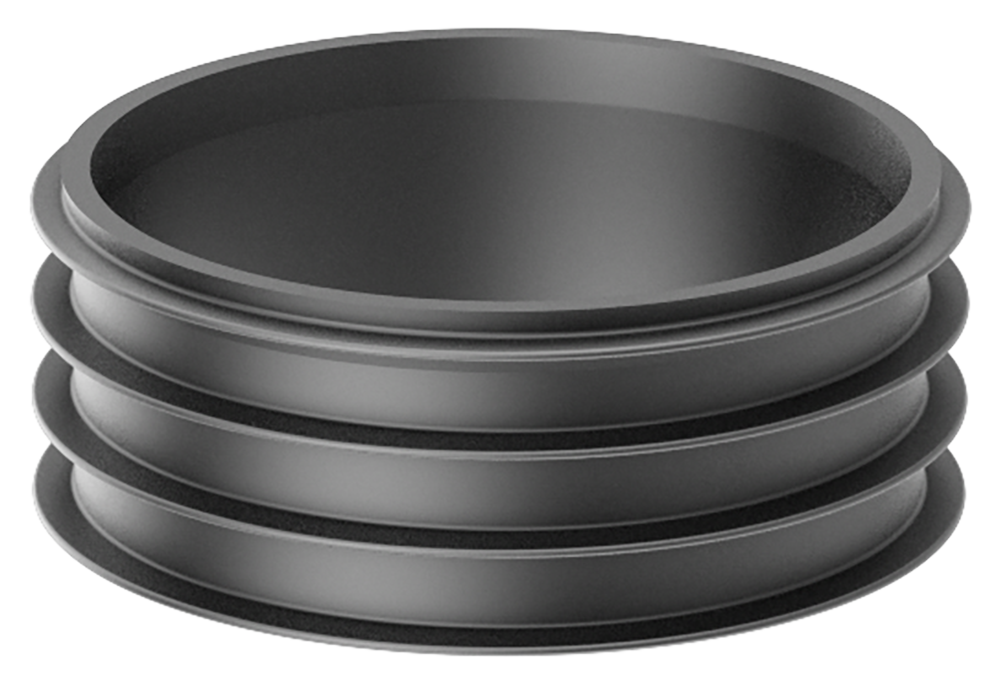

Lippendichtring

Passend für
  • Oberteil aus Edelstahl DN 50‑100, 90°
  • Staurohr Variant-Spin DN 50-DN 100
  • Staurohr Variant-Jet DN 50-DN 100
Beschreibung
  • Material: NBR
  • Durchmesser: 120 mm
  • Gewicht: 0,1 kg

Kiesfang

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 125
  • Oberteil: DN 50-DN 125

Kiesfang

Passend für
  • Flachdach Retentionsaufsatz Variant-Spin DN 50-DN 100
  • Oberteil DN 50-DN 100,
  • In Verbindung mit Retentionsaufsatz
Beschreibung
  • Aus Edelstahl
  • Zur werkzeuglosen Arretierung auf Losflansch Plug & Play,
  • Schnelle Montage

Staurohr für Notüberlauf

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser:103 mm
  • Höhe: 35 mm
  • Mit Lippendichtring
  • Gewicht: 0,6 kg

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 1,0 l/s

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 1,5 l/s

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Mit Lippendichtring
  • Anstauhöhe: 85 mm
  • Ablaufleistung: 2,0 l/s

Retentionsaufsatz

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Aus Edelstahl, Material 1.4301
  • Für Notentwässerung
  • Anstauhöhe: 50 mm

Staurohr für Notüberlauf

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Anstauring aus Edelstahl, 1.4301
  • Luftschleuse aus PP
  • Mit Lippendichtung aus NBR

Luftschleuse aus Kunststoff

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Luftschleuse Material PP

Isolierkörper

Passend für
  • Oberteil aus Edelstahl
  • DN 125
  • Stutzenneigung: 90°
Beschreibung
  • Aus PUR
  • Formteil zur Wärmedämmung des Oberteils
    • DN 125
  • Kondenswasserbildung im Bereich des Oberteils und Ablauftopfes wird verhindert
  • Gewicht: 0,6 kg

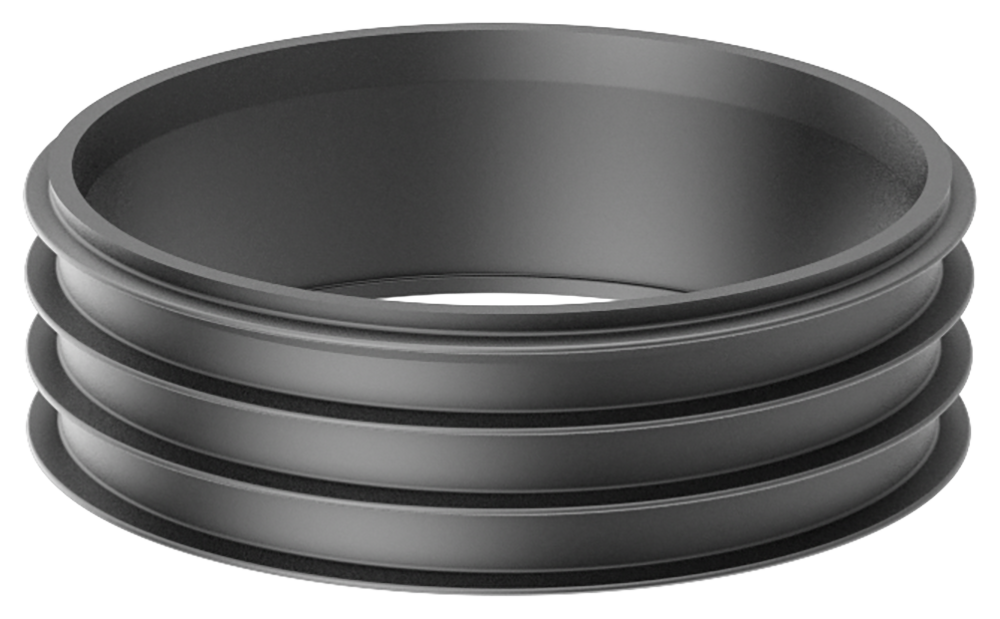

Lippendichtring

Passend für
  • Oberteil aus Edelstahl DN 125, 90°
  • Staurohr Variant-Spin DN 125
Beschreibung
  • Material: NBR
  • Durchmesser: 150 mm
  • Gewicht: 0,1 kg

Staurohr für Notüberlauf

Passend für
  • Flachdachablauf Variant-Flex DN 125
  • Oberteil: DN 125
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Durchmesser: 133 mm
  • Höhe: 45 mm
  • Mit Lippendichtring
  • Gewicht: 0,8 kg
