ACO Flachdachkomplettabläufe Variant-Jet – 2-teilig zur Unterdruckentwässerung

Produktvorteile

  • Kompakte Bauform: Kleine Aussparungsmaße
  • Dauerhafte Beständigkeit, 100%ige UV-Beständigkeit
  • Wartungsfreundlich
  • Flexibilität bei der Abdichtung
  • PVC-/FPO-/Bitumen-Bahnen
  • Als Notentwässerung einsetzbar

Produktinformationen

  • Flachdachablauf gemäß DIN EN 1253‑2
  • Anwendung: Unterdruckentwässerung
  • Aus Edelstahl, Werkstoff 1.4301
    • Baustoffklasse A1 nicht brennbar
  • Mit Luftschleuse
  • Mit Pressdichtungsflansch für Abdichtung mit 1 Abdichtungsbahn
  • Verwendbar für 2 Dichtungsebenen

Infobox

Flachdachabläufe mit Brandschutz finden Sie unter:

Brandschutzabläufe aus Edelstahl für Unterdruckentwässerung

Stutzenneigung: 90°

KiesfangkorbDämmungNennweiteAussparungGewichtArtikel-Nr.Merken
[mm][kg]
BildLuftschleuseUngedämmtDN 50260 x 1908,41619.20.60
DN 70260 x 1908,61639.20.60
DN 100260 x 1908,91659.20.60
BildLuftschleusePUR-IsolierkörperDN 50260 x 1908,71619.23.60
DN 70260 x 1908,81639.23.60
DN 100260 x 1909,21659.23.60

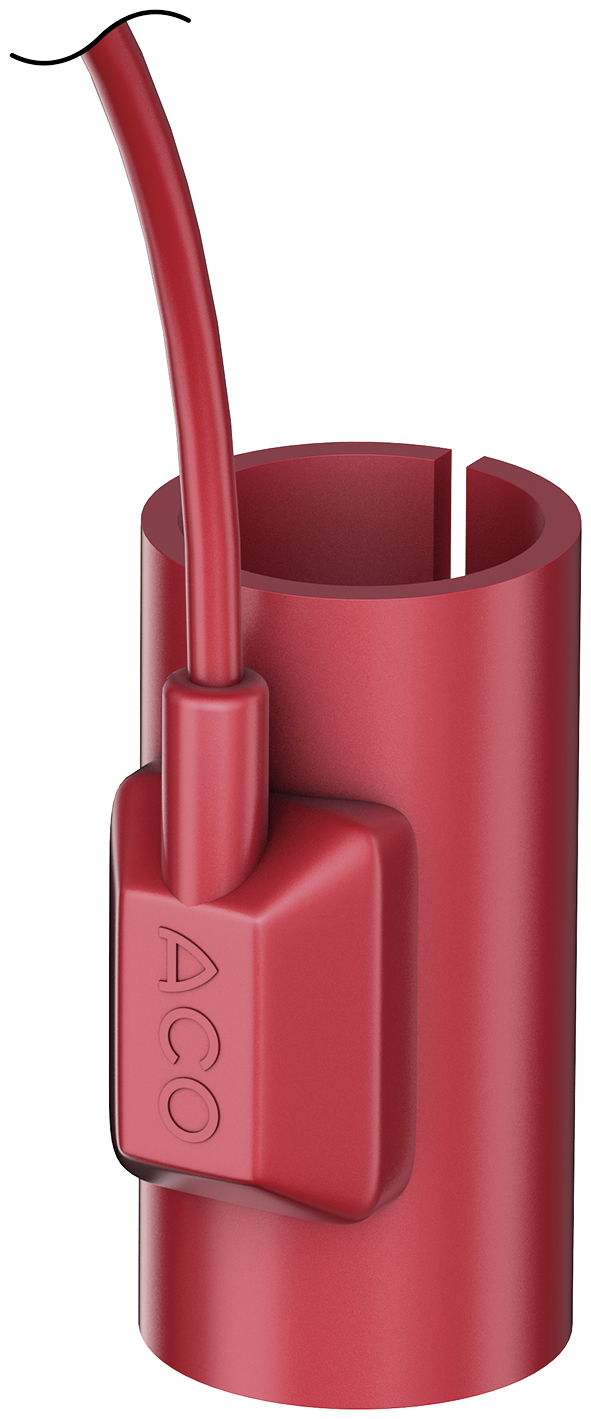

BildLuftschleusePUR-Isolierkörper, beheiztDN 50260 x 1908,91619.23.90
DN 70260 x 1909,11639.23.90
DN 100260 x 1909,41659.23.90

Abflusswerte Variant Flex -Jet Komplett

Unterdruckentwässerung - Anstauhöhe: 55 mmLuftschleuse
NennweiteStutzenneigungAusführungHauptentwässerungNotentwässerungArt. Nr.:
DN​l/sl/s
DN 5090°2-teilig8,8 l/s8,8 l/s1511.90.00
DN 7019,1 l/s18,2 l/s1531.90.00
DN 10028,4 l/s30,3 l/s1551.90.00

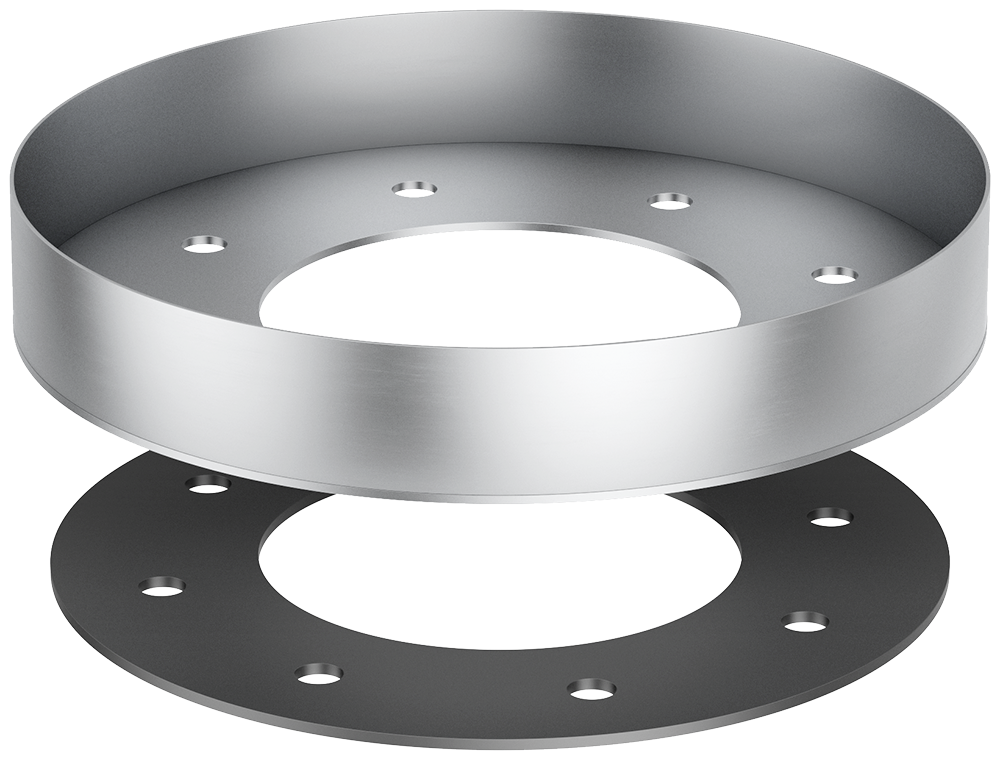

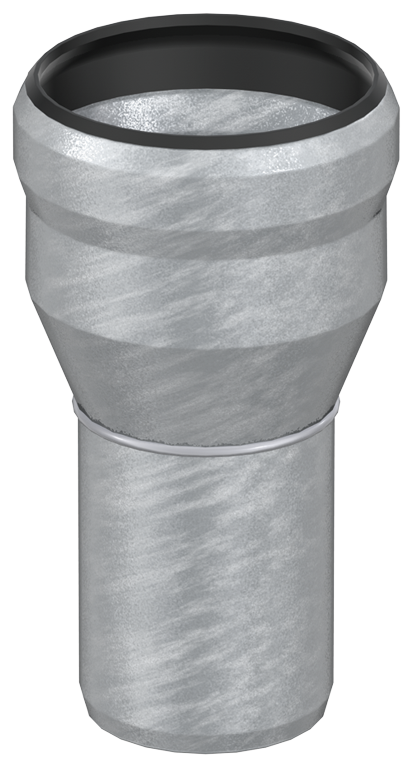

Staurohr für Notüberlauf Variant-Jet (Unterdruckentwässerung)

Passend für
  • Flachdachablauf Variant-Flex DN 50-DN 100
  • Oberteil: DN 50-DN 100
Beschreibung
  • Anstauring aus Edelstahl, 1.4301
  • Luftschleuse aus PP
  • Mit Lippendichtung aus NBR

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 50
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 50, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 0,8 kg

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 70
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 70, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 1,2 kg

Isolierkörper

Passend für
  • ACO Flachdachablauf Variant-Flex DN 100
  • Oberteil zu Flachdachablauf Variant-Flex DN 50 – DN 100
Beschreibung
  • Für Ablauftopf mit Rohrstutzen
  • DN 100, Länge: 330 mm
  • Aus Steinwolle
  • Alukaschiert
  • Nicht brennbar
  • Gewicht: 1 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • EPDM
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • PVC-weich
  • Gewicht: 0,4 kg

Flanschdichtungs-Set

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
    • DN 50 – DN 125; Stutzenneigung: 90°/0°
  • Oberteil aus Edelstahl
    • DN 50 – DN 100, DN 125, 90°
  • Flachdachabläufe Passavant Spin aus Gusseisen
    • DN 70/DN 100
  • Flachdachabläufe Passavant Jet aus Gusseisen
    • DN 50
Beschreibung
  • Bestehend aus:
    • 1 Flanschdichtung für Losflansch
    • 1 Flanschdichtung für Festflansch
  • Dicke: 4 mm
  • NBR/SBR
  • Gewicht: 0,5 kg

Schalungshilfe

Passend für
  • ACO Flachdachablauf Variant-Flex
    • DN 50-DN 100 mit Isolierkörper
Beschreibung
  • Schalungshilfe aus Polystyrol(PS)
  • Scheibe und Fixierschrauben aus Stahl verzinkt
  • Schraubenlängen
    • M8x200 mm
    • M8x260 mm
    • M8x300 mm
  • Punktgenaue Positionierung und einfache Fixierung
  • Stufenlos kürzbar an den Markierungslinien

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 50 - DN 100
  • Stutzenneigung 90°
Beschreibung
  • Material: Stahlblech verzinkt
  • Dicke : 1,5 mm
  • Nennweite: DN 50 - DN 100
  • Gewicht: 3,9 kg

Aufnahmeblech für Trapezblechdach

Passend für
  • Flachdachablauf Variant-Flex aus Edelstahl
  • DN 125
  • Stutzenneigung 90°
Beschreibung
  • Material: Stahlblech verzinkt
  • Dicke : 1,5 mm
  • Nennweite: DN 125
  • Gewicht: 3,8 kg

Ein Ablauf – zwei Anwendungen

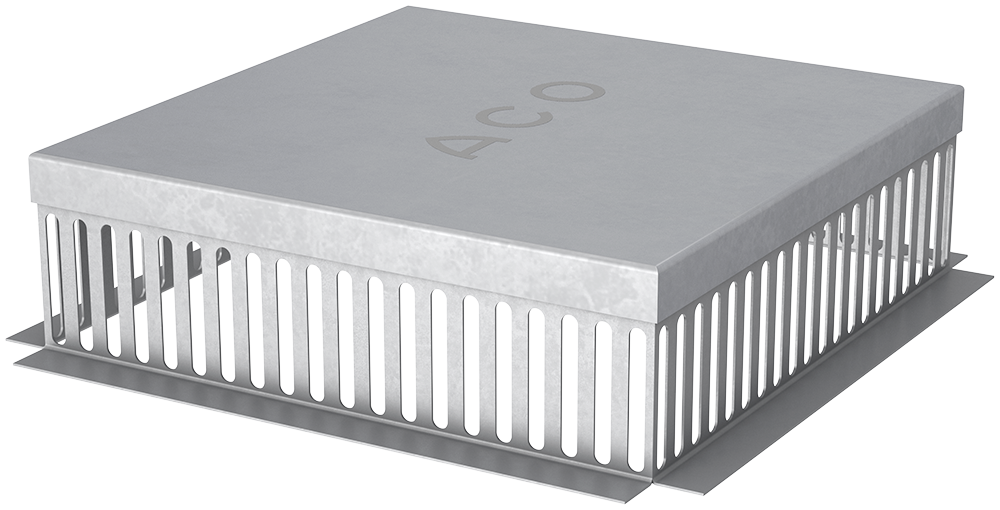

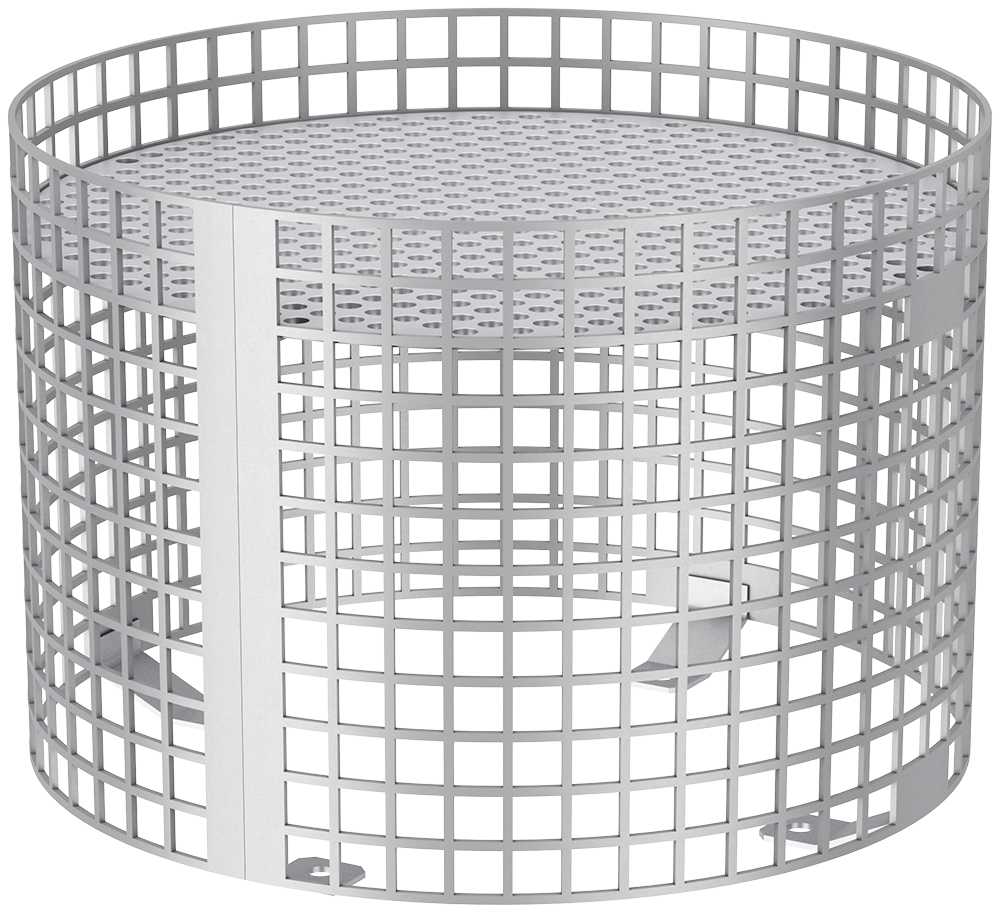

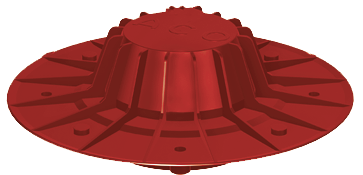

Ein Flachdachablauf - geeignet für Freispiegel- und Unterdruckentwässerung. Der Flachdachablauf Variant-Flex ist für die unterschiedlichsten Einbausituationen geeignet – egal ob für Freispiegelentwässerung oder für Unterdruckentwässerung. Der Flachdachablauf Variant-Flex wird variabel eingesetzt. Je nach Anwendungsfall wird bei Freispiegelentwässerung der Kiesfang auf den Flachdachablauf aufgesetzt und bei Unterdruckentwässerung die Luftschleuse.

Entscheidungshilfe – Freispiegel oder Unterdruckentwässerung
