ACO Haustechnik

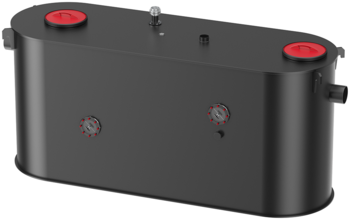

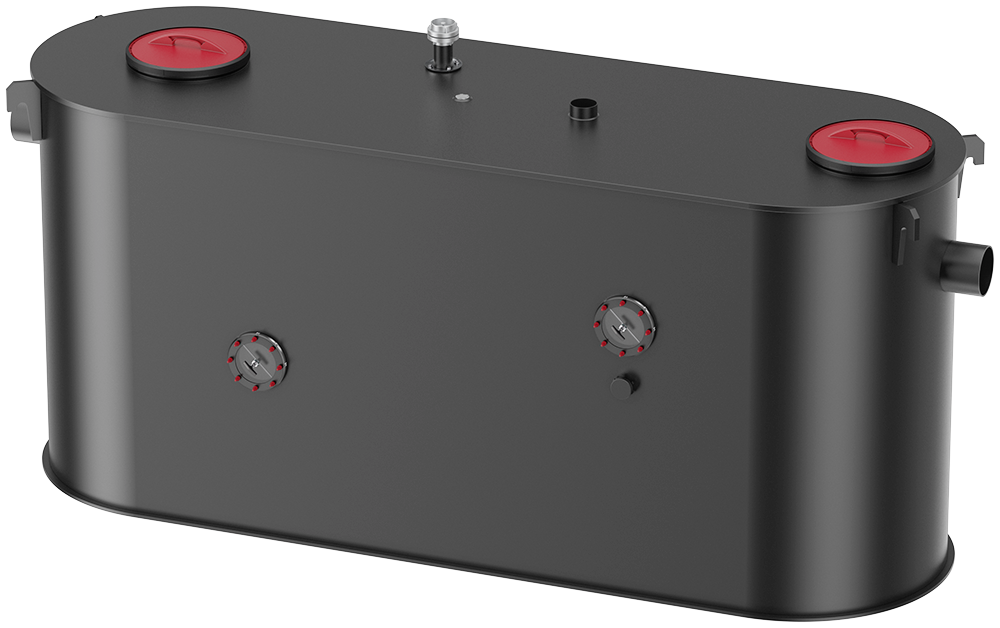

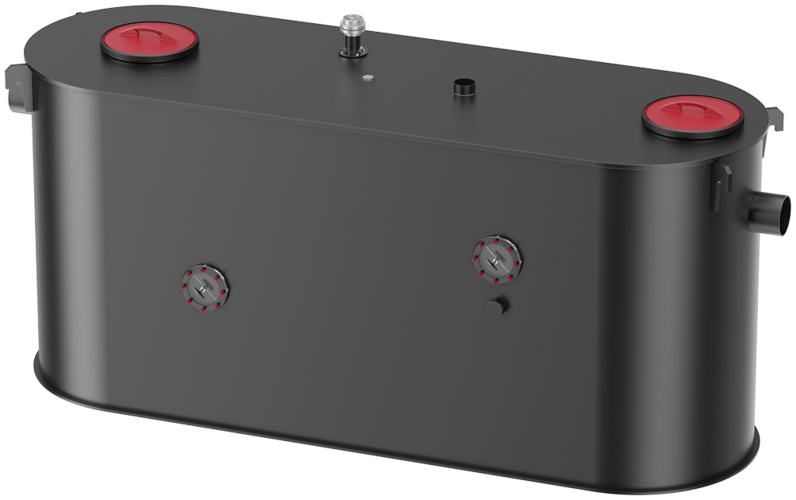

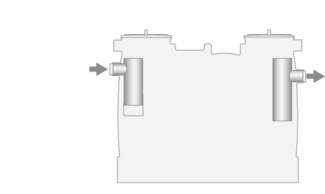

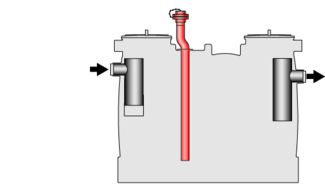

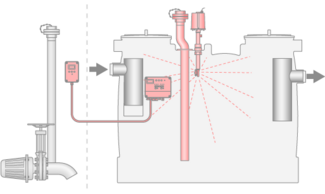

Fettabscheider LipuJet-P-OD Ausbaustufe 1

Produktvorteile

  • Mit zwei Schaugläsern für Kontrolle von Fett und Schlamm
  • Optional mit Fülleinheit
  • Optional mit Fettschichtmessung

Produktinformationen

  • Fettabscheider gemäß DIN 4040‑100 und DIN EN 1825 für Freiaufstellung in frostgeschützten Räumen
  • Gefertigt aus Polyethylen in ovaler Bauform
  • Zwei geruchsdichte Abdeckungen ∅ 450 mm
  • Zu- und Ablauf ∅ 200 mm (NS 15 – 25) oder ∅ 250 mm (NS 30)
  • Zwei Schaugläser mit Wischer
  • Bedienungsseite links oder rechts

Bedienseite: rechts

NenngrößeInhaltArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.45.4211.119,50 €11
NS 20207085037603820.45.4213.081,95 €11
NS 252550107046603825.45.4216.779,00 €11
NS 303020129055503830.45.4219.668,60 €11

Bedienseite: links

NenngrößeInhaltArtikel-Nr.Preis/Stk.

01.01.2024

UVP zzgl. USt.

[€]
Rabatt-

gruppe

(RG)
Merken
SchlammfangFettspeicherGesamt
[l][l][l]
NS 15158063028503815.45.3211.119,50 €11
NS 20207085037603820.45.3213.081,95 €11
NS 252550107046603825.45.3216.779,00 €11
NS 303020129055503830.45.3219.668,60 €11
NenngrößeInhaltBedienseiteArtikel-Nr.
SchlammfangFettspeicherGesamt
BildNS 151580 l630 l2850 lrechts3815.45.42
BildNS 202070 l850 l3760 lrechts3820.45.42
BildNS 252550 l1070 l4660 lrechts3825.45.42
BildNS 303020 l1290 l5550 lrechts3830.45.42
BildNS 151580 l630 l2850 llinks3815.45.32
BildNS 202070 l850 l3760 llinks3820.45.32
BildNS 252550 l1070 l4660 llinks3825.45.32
BildNS 303020 l1290 l5550 llinks3830.45.32

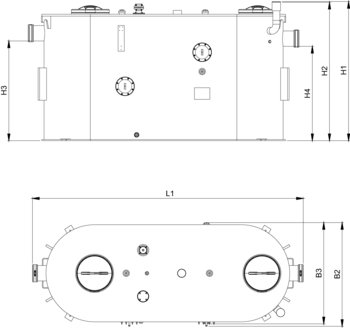

Artikel-Nr.NenngrößeAbmessungen
L1H1H2H3H4B2B3
[mm][mm][mm][mm][mm][mm][mm]
3815.45.42NS 152820181018001300123013501320
3820.45.42NS 203520181018001300123013501320
3825.45.42NS 254220191019001300123013501320
3830.45.42NS 304920191019001300123013501320
3815.45.32NS 152820181018001300123013501320
3820.45.32NS 203520181018001300123013501320
3825.45.32NS 254220191019001300123013501320
3830.45.32NS 304920191019001300123013501320

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12 W
  • Gewicht: 2,8 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.423,80 €
  • Rabattgruppe: 11

Zulauf-/Absperrschieber DN 250

Passend für
  • Fettabscheider LipuJet-P
    • Ab NS 30
Beschreibung
  • Aus PVC
  • Mit beidseitgem Spitzende DN 250
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.610,70 €
  • Rabattgruppe: 11

ACO Ozone-System

Passend für
  • Fettabscheideranlagen, Innenbereich
  • Fettabscheideranlagen, Außenbereich
  • Hebeanlagen
  • PumpstationenHebeanlagen
Beschreibung
  • ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
  • Werkstoff: Säurebeständiger Edelstahl

Set besteht aus:

  • ACO Ozone – Ozongenerator
    • Größe (L x B x H): 270 x100 x 85 mm
    • Nennspannung 230 V/50 Hz
    • Schutzart IP20
  • ACO Ozone-Pumpe – Speisepumpe
    • Größe (L x B x H): 160 x 90 x 90 mm
    • Integrierter Filter
    • Nennspannung 230 V/50 Hz
    • Schutzart IP54
  • ACO Ozone-Halterung – Wandhalterung
    • Größe (L x B x H): 295 x 110 x 90 mm
  • Schläuche
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 3.015,60 €
  • Rabattgruppe: 11

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 2.820,30 €
  • Rabattgruppe: 11

Fülleinheit

Passend für
  • Fettabscheider
    • LipuJet-P-OB/OD/R/RD
    • LipuSmart-P-OB/OD
  • Biologische Abwasserbehandlung
    • BioJet-P-OM/RM (NS 2‑25)
Beschreibung
  • Freier Auslauf gemäß DIN 1988 Teil 4
  • Zum Anschluss ans Trinkwassernetz
  • Mit DVGW/KIWA Zulassung und Schrägsitzventil R ¾"
  • Druckminderer mit integrieten Schmutzfänger
  • Gewicht: 3,5 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 450,45 €
  • Rabattgruppe: 11

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,3 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 591,15 €
  • Rabattgruppe: 11

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in senkrechte Rohrleitung DN 200 nach Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 10,2 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 591,15 €
  • Rabattgruppe: 11

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-P
    • NS 15 – 22,5
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform, mit
    • Muffendichtung (Werkstoff SBR) am Zulauf und Rohrspitzende am Ablauf
    • Korb aus Edelstahl, Werkstoff 1.4571 zur Rückhaltung von Grobstoffen
    • Geruchdichter Wartungsöffnung DN 450
  • Gewicht: 9,9 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 707,70 €
  • Rabattgruppe: 11

Probenahmetopf DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 250 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform mit Rohrspitzende am Zu- und Ablauf
  • Geruchsdichte Wartungsöffnung DN 450
  • Gewicht: 18 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 813,75 €
  • Rabattgruppe: 11

Probenahmetopf DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Aus PE
  • DN 250
  • Abgang senkrecht
  • Gewicht: 18 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 813,75 €
  • Rabattgruppe: 11

Grobfang DN 250

Passend für
  • Fettabscheider LipuJet-P
    • NS 30
Beschreibung
  • Zum Einbau in waagerechte Rohrleitungen DN 250 vor Abscheideranlagen
  • Material: PE
  • In runder Bauform mit Rohrspitzende am Zu- und Ablauf
  • Geruchsdichte Wartungsöffnung DN 450
  • Gewicht: 23 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 1.118,25 €
  • Rabattgruppe: 11

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 934,50 €
  • Rabattgruppe: 11

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg
  • Preis 01.01.2024 in € (zzgl. Umsatzsteuer): 190,05 €
  • Rabattgruppe: 11

Der perfekte Anschluss von Fettabscheider und Hebeanalage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
Zu den ACO Pipe Rohren aus Edelstahl

Auslegungen von Fettabscheidern

Die Dimensionierung und Installation von Fettabscheidern ist in den DIN EN 1825 – Teil 2 definiert. Drei Berechnungsverfahren ermöglichen die Bestimmung des Volumenstroms, aus dem sich die entsprechende Nenngröße ergibt.

Zu berücksichtigen ist einer der drei folgenden Angaben:

Bei Kücheneinrichtungen

Nach Essensportionen im Küchenbetrieb

Nach verarbeitetem Schlachtvieh

Wahl der Nenngrößen
  • Wählen Sie immer die nächst höhere, vorhandene Nenngröße.
  • Nenngrößen bis NS 20 können problemlos in der Sonderfertigung hergestellt werden. Als Materialien können PE oder Edelstahl gewählt werden.
  • Beachten Sie: Wir bieten auch die Zwischengrößen NS 3, 5,5 und 8,5 an. Es macht immer Sinn, sich eventuell vorhandene Kalkulationen zur Nenngröße anzusehen. Vielleicht kann eine Zwischengröße verwendet und damit Kosten gespart werden.

ACO Hebeanlagen

Entwässerung unterhalb der Rückstauebene

Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe

einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.

Anwendungsfall: Fettabscheider unterhalb der Rückstauebene mit nachgelagerter Hebeanlage

Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.

Erhöhte Betriebssicherheit durch Lufteinperlung

Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.

Normvorgaben

Das Auswahlkriterium für die Verwendung eines Fettabscheiders ist die Nenngröße (englisch: „Nominal Size“, daher international abgekürzt „NS“). Die Nenngröße gibt an, wieviel Abwasser maximal einem Fettabscheider pro Sekunde über den Zulauf zugeführt werden darf.

Beispielsweise bedeutet „Fettabscheider NS 4 nach DIN EN 1825“, dass dem Fettabscheider pro Sekunde nicht mehr als vier Liter Abwasser zugeführt werden darf. Die dafür zugrundeliegende Europäische Norm DIN EN 1825 ist in zwei Teile gegliedert:

Für alle Mitgliedsländer der Europäischen Union bedeutet dies:

Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.

Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.

ACO Haustechnik und BIM-Daten zu Fettabscheidern

Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.

Revit-Paket ACO Fettabscheider

Das Revit-Paket unterteilt sich in fünf Hauptfamilien:

  • runde Abscheider aus Edelstahl
  • ovale Abscheider aus Edelstahl
  • runde Abscheider aus Kunststoff
  • ovale Abscheider aus Kunststoff
  • geteilte Abscheider aus Kunststoff

Daneben umfasst das Paket verschiedene Zubehörfamilien:

  • elektronische Bauteile (wie Schaltkästen, Heizstäbe, etc.)
  • Probenahmetöpfe/Grobfänge/Absperrschieber
  • Zusatzbauteile wie die Geruchsneutralisation
ACO BIM-Datenpakete online
Detailansichten der BIM-Daten zu Fettabscheidern

Detailbild 1

Übersicht des kompletten Revit-Pakets für ACO Fettabscheider, geclustert nach den Ausbaustufen. Im rechten Teilscreen befindet sich die Übersicht der Produkte inklusive der Merkmale wie GTIN, Artikelnummern, etc.

Detailbild 3

Revit-Modell eines Probenahmetopfs inklusiver der Anschlussmöglichkeiten.

Detailbild 2

Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.

Detailbild 4

Die Produkteigenschaften werden in dieser Box angezeigt – hier findet man auch den Link zum ACO OnlineKatalog und dem zugehörigen Datenblatt.

ACO 360°-Service – Alles aus einer Hand

Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.

Unsere Leistungen

  • technische Beratung und Verkauf
  • Inbetriebnahme der Anlagen
  • Wartung nach Norm
  • schnelle Reparaturen
  • Umbauten/Modernisierungen
  • Premium-Wartungsverträge inkl. 5 Jahre Gewährleistung und kostenloser Tausch von Verschleißteilen
  • 5-Jahres-Generalinspektion bei Fettabscheidern
ACO ist Ihr Systemanbieter für Inbetriebnahme, Wartung und Entsorgung

Damit wir allen Anforderungen möglichst schnell und umfassend gerecht werden können, wird der Service vor Ort durch unsere 46 zertifizierten Servicepartner mit geschulten Monteuren durchgeführt. Zusammen mit weiteren eigenen Monteuren können wir somit schnell auf Ihre Wünsche reagieren. Um unsere Servicetechniker und Monteure immer auf dem aktuellsten Stand zu halten, führen wir regelmäßige Schulungen in unserem Werk durch. Hier stellen wir reale Einbausituationen nach und schulen direkt am Produkt.

Im Zusammenhang mit unseren zahlreichen Wartungsverträgen bieten wir unseren Kunden auch einen „Full-Service“ an. Dieser schließt die Überwachung der Anlagen über das Internet mit ein. Allgemein ist diese Dienstleistung unter dem Begriff „Remote-Service“ bekannt.

Die hohe Servicequalität der ACO Serviceprofis gewährleistet Ihnen höchste Betriebssicherheit mit hoher Kostentransparenz durch pauschalierte Standarddienstleistungen. Ein dauerhaft zuverlässiger Betrieb einer Anlage ist nur bei ordnungsgemäßer Wartung in regelmäßigen Intervallen sichergestellt.

ACO Wartungsverträge

Wartungsvertrag Basic

ACO Serviceleistungen

  • allgemeine Zustandsprüfung und Sichtung der Anlage
  • Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
  • Dokumentation der Inspektionsergebnisse in einem Zustandsbericht

Wartungsvertrag Comfort

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Basic
  • An- und Abfahrtskosten
  • Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
  • normgerechte Anlagenwartung gemäß individuellem Wartungsplan
  • Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
  • Dokumentation der Ergebnisse in einem Wartungsbericht

Wartungsvertrag Premium

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Comfort
  • Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
  • Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
  • Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen
    • innerhalb 48 Stunden (optional)
Alles rund um Ihren ACO Fettabscheider

ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.

ACO Haustechnik Profi Chat
