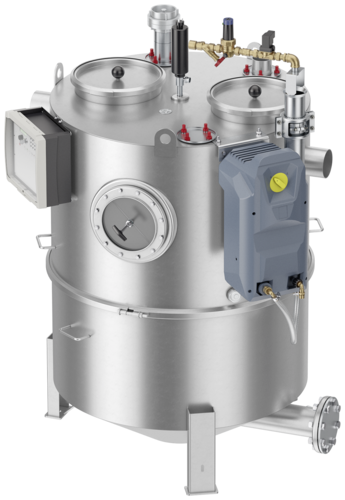

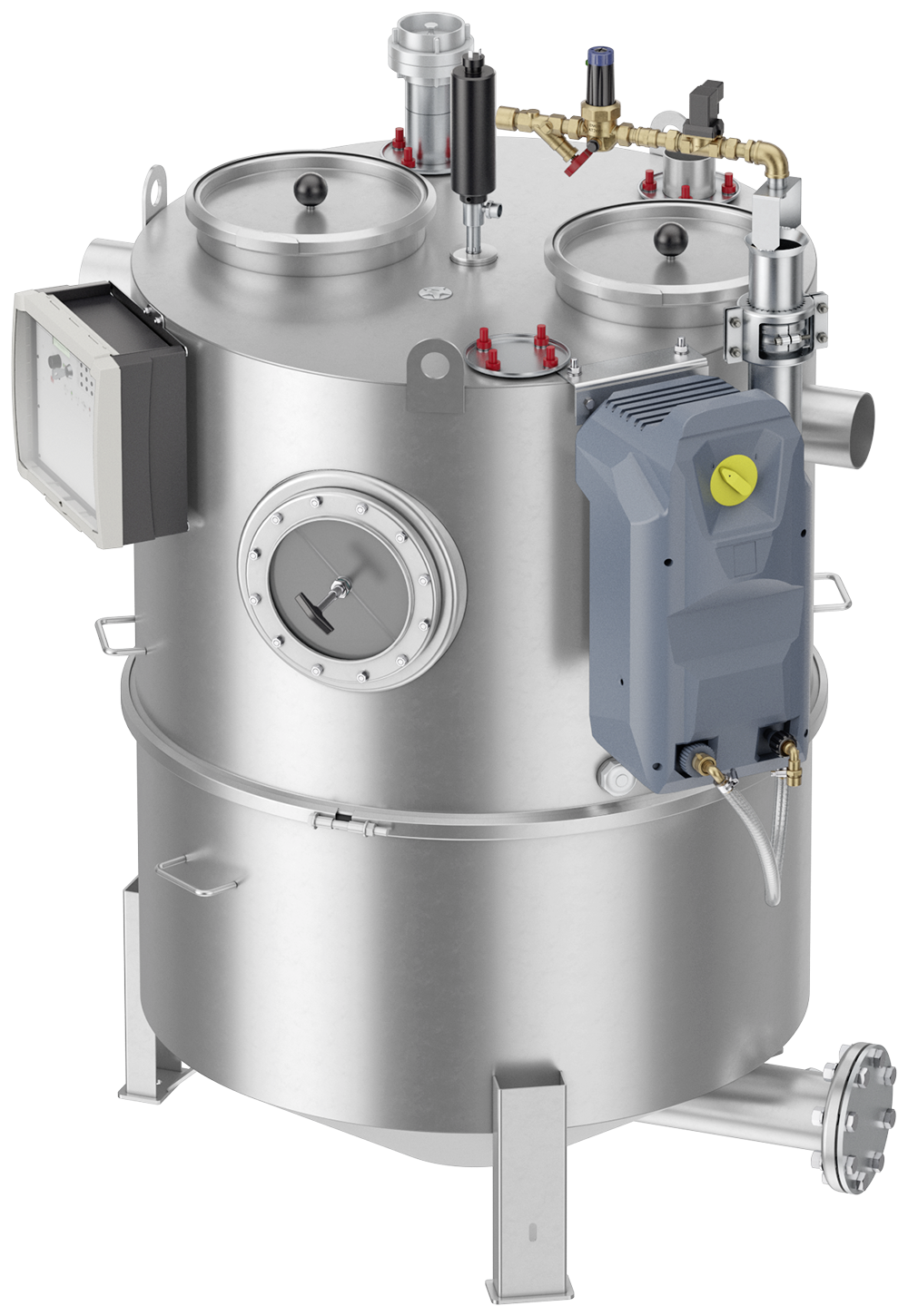

Fettabscheider LipuJet-S-RA Ausbaustufe 3
Produktvorteile
- Transport- und montagefreundliche Einbringung in Einzelteilen
- Entleeren, Reinigen und Befüllen ohne Geruchsbildung
- Vor- und Nachreinigungszeiten individuell einstellbar
- Hydromechanische Hochdruck-Innenreinigung – nur Kaltwasseranschluss notwendig
- Optimales Einbringmaß
- Geringes Gewicht
Produktinformationen
- Fettabscheideranlage gemäß DIN EN 1825 und DIN 4040‑100
- Zum Einbau in Räumen – frostfrei
- Mit integriertem Schlammfang
- Bedienseite: rechts/links
- Entleerungsanschluss, Storz-B-Kupplung R 2½"
- Absaug- und Entleerungssumpf mit Grundablassmuffe R 1½"
- Schauglas mit Wischer
- Automatische Hochdruck-Innenreinigung mit Pumpe
- 360° Reinigung über 2 Achsen mit motorbetriebenem Hochdrucksprühkopf aus Edelstahl
- Nenndruck: 175 bar
- Fördermenge: 11,6 l/min
- Zerkleinern der Fettschicht und Behälterreinigung in einem Arbeitsschritt
- Standardsteuerung mit Sammelstörmeldung
- Geruchsdichte Wartungsöffnung
- Durchmesser: 300 mm bei NS 1 – 4
- Durchmesser: 500 mm bei NS 7 – 20
- Fülleinheit mit Magnetventil (Anschluss R ¾") für automatische Wiederbefüllung
- Elektroanschluss: 400 V/50 Hz/16 A/4,2 kW

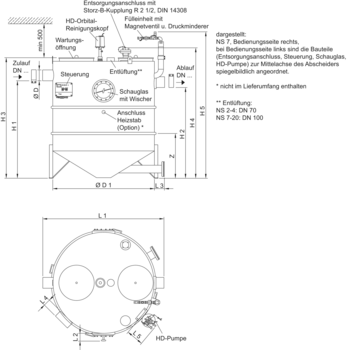

| Artikel-Nr. | Nenngröße | Abmessungen | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 | H4 | H5 | D | D1 | Z/Anzahl Segmente | ||
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | |||
| 7502.73.42 | NS 2 | 1180 | 120 | 150 | 110 | 250 | 975 | 905 | 1200 | 1400 | 1570 | 110 | 1000 | 785/2 |
| 7504.73.42 | NS 4 | 1180 | 120 | 150 | 110 | 250 | 1240 | 1170 | 1450 | 1650 | 1820 | 110 | 1000 | 785/2 |
| 7507.73.42 | NS 7 | 1800 | 120 | 150 | 110 | 250 | 1430 | 1330 | 1780 | 1930 | 2150 | 160 | 1500 | 790/3 |
| 7510.73.42 | NS 10 | 1800 | 120 | 150 | 110 | 250 | 1600 | 1500 | 1950 | 2100 | 2320 | 160 | 1500 | 790/3 |
| 7515.73.42 | NS 15 | 2050 | 120 | 150 | 110 | 250 | 1755 | 1685 | 2120 | 2250 | 2490 | 210 | 1750 | 820/3 |
| 7520.73.42 | NS 20 | 2050 | 120 | 150 | 110 | 250 | 1955 | 1885 | 2320 | 2450 | 2690 | 210 | 1750 | 820/3 |
| 7502.73.32 | NS 2 | 1180 | 120 | 150 | 110 | 250 | 975 | 905 | 1200 | 1400 | 1570 | 110 | 1000 | 785/2 |
| 7504.73.32 | NS 4 | 1180 | 120 | 150 | 110 | 250 | 1240 | 1170 | 1450 | 1650 | 1820 | 110 | 1000 | 785/2 |
| 7507.73.32 | NS 7 | 1800 | 120 | 150 | 110 | 250 | 1430 | 1330 | 1780 | 1930 | 2150 | 160 | 1500 | 790/3 |
| 7510.73.32 | NS 10 | 1800 | 120 | 150 | 110 | 250 | 1600 | 1500 | 1950 | 2100 | 2320 | 160 | 1500 | 790/3 |
| 7515.73.32 | NS 15 | 2050 | 120 | 150 | 110 | 250 | 1755 | 1685 | 2120 | 2250 | 2490 | 210 | 1750 | 820/3 |
| 7520.73.32 | NS 20 | 2050 | 120 | 150 | 110 | 250 | 1955 | 1885 | 2320 | 2450 | 2690 | 210 | 1750 | 820/3 |
Merkmale der Basisausführung:
- Entleerung und Reinigung über Revisionsöffnung
- Geruchsbildung bei Entleerung und Reinigung
Merkmale der Ausbaustufe 1:
- Anschluss für Direktabsaugung
- Geruchsbildung nur bei Reinigung
Merkmale der Ausbaustufe 2:
- Anschluss für Direktabsaugung
- Hochdruckreinigung mit manueller Bedienung
- Keine Geruchsbildung
Merkmale der Ausbaustufe 3:
- Anschluss für Direktabsaugung
- Vollautomatischer Programmablauf
- Optional mit Entleerungspumpe und Fernbedienung
- Keine Geruchsbildung
Fettschichtdicken-Messgerät
Passend für
- LipuJet-P
- Oval NS 1 – 10
- Rund NS 2 – 22,5
- LipuJet-S
- Oval NS 1 – 10
- Rund NS 2 – 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur elektronischen Messung der Fettschicht
- Geeignet für flüssige und/oder aushärtende Fette
- Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
- Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
- Mit optischer Anzeige des Füllstandes
- Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
- Betriebsspannung: 230VAC/5 VA
- Schutzklasse: IP 54
- Leistung: ca. 12 W
- Gewicht: 2,8 kg
Fernbedienung
Passend für
- Fettabscheider
- LipuJet-P OA/OAP/RA/RAP
- LipuJet-S OA/OAP/RA/RAP
- LipuMax-P-DA
- LipuSmart-P-OA/OAP
- Stärkeabscheider FapuJet
Beschreibung
- Innenmontage bzw. Montage im Anschlusskasten
- Steuerleitung ohne Schutzleiter bauseits
- Bis 50 m: 7 x 1,0 mm²
- 50 m – 200 m: 7 x 1,5 mm²
- Gewicht: 1 kg
Fettschichtdicken-Messgerät Multi Control
Passend für
- LipuJet-P
- Oval NS 1 – NS 30
- Rund NS 2 – NS 20
- LipuJet-S
- Oval NS 1 – NS 10
- Rund NS 2 – NS 20
- LipuSmart-P
- Oval NS 1 – 10
Beschreibung
- Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
- Geeignet für flüssige und/oder aushärtende Fette
- Mit Farb-Touchpanel
- Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
- Mit beheiztem Sondenstab (Temperatur einstellbar)
- Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
- Messstab mit Einstellskala
- Betriebsspannung: 100‑240 V bei AC
- Schutzklasse: IP 54
- Leistung: ca. 43 W
- Gewicht: 2,7 kg
Geruchsneutralisation
Passend für
- Fettabscheider (inkl. Fremdfabrikate)
Beschreibung
- Abschließbarer Schaltschrank
- Aus Edelstahl, Werkstoff 1.4301
- Geschliffene Oberfläche
- Mit seitlichen Lüftungsschlitzen
- Integrierte Zeitschaltuhr
- Inkl. Geruchsneutralisationsmittel: 9 l
- Mit Dosierpumpe zur zuverlässigen Förderung
- Chemikalienbeständiger Dosierschlauch
- Signalsäule zur Zustandsüberwachung
- PG-Verschraubung zur bauseitigen Anbindung
- Maße Schaltschrank:
- 380 x 600 x 210 mm (B x H x T)
- Anlage steckerfertig
- Inkl. Kabel: 1,5 m
- Steckdose 230 V bauseits zuerstellen
- Gewicht: 36,2 kg
ACO Ozone-System
Passend für
- Fettabscheideranlagen, Innenbereich
- Fettabscheideranlagen, Außenbereich
- Hebeanlagen
- PumpstationenHebeanlagen
Beschreibung
- ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
- Werkstoff: Säurebeständiger Edelstahl
Set besteht aus:
- ACO Ozone – Ozongenerator
- Größe (L x B x H): 270 x100 x 85 mm
- Nennspannung 230 V/50 Hz
- Schutzart IP20
- ACO Ozone-Pumpe – Speisepumpe
- Größe (L x B x H): 160 x 90 x 90 mm
- Integrierter Filter
- Nennspannung 230 V/50 Hz
- Schutzart IP54
- ACO Ozone-Halterung – Wandhalterung
- Größe (L x B x H): 295 x 110 x 90 mm
- Schläuche
Signalanlage mit GSM-Modul
Passend für
- Alle Fettabscheider
- Fettschichtdicken-Messgerät
- Vorbehälteranlage-duo
- Verfahrenstechnische Anlagen
- Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
- Sinkamat-K (Unterflur) duo
- Muli-Hebeanlagen
- Pumpstationen
- Einbausets
Beschreibung
- Parametrisierbar per App (Android & iOs)
- Netzunabhängiger Alarm per 12 V Bleigel-Akku
- Optische und Akustische Alarmmeldung
- Frei konfigurierbare Eingänge
- 6 digitale mit LED- Zustandsanzeige
- 1 analoger
- 1 Alarmausgang 12 V
- Weiterleitung der Alarms per SMS auf Mobiltelefone
- Zur Montage außerhalb des Ex-Bereiches
- Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
- Schutzarzt: IP54
- Betriebsspannung: 230 V/AC 50/60 Hz
- Gewicht: 2 kg
Heizstab
Passend für
- Fettabscheider
Beschreibung
- Zur Verflüssigung der Fettschicht
- Inkl. Steuerung
- Elektroanschluss
- 400 V/50 Hz/16 A/6,0 kW
- Gewicht: 15 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Anbringung: "Aufputz"
- Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
- Gewicht: 11,6 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.20
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
- Gewicht: 1,2 kg
Storzkupplung für Pendelgasleitungen
Passend für
- Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
- Storzkupplung 75B
- Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
- Für Rohranschluss Rp 2½" (Innengewinde)
- Gewicht: 1,8 kg
Anschlusskasten
Passend für
- Fettabscheider
- LipuMax-P-D/DM/DA
- LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
- LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
- Stärkeabscheider FapuMax-P-DA
- Leichtflüssigkeitsabscheider Coalisator-P
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss DN 80
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Türanschlag
- Wahlweise rechts oder links
- Tür abschließbar
- Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
- Gewicht: 10,4 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.22
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
- Gewicht: 1 kg
Anschlusskasten
Passend für
- Fettabscheider
- Stärkeabscheider
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Aufputz"
- Frontseite glasgeperlt
- Tür abschließbar, Anschlag links
- Abmessungen B x H x T: 300 x 725 x 160 mm
- Gewicht: 10 kg
Unterputzrahmen
Passend für
- Anschlusskasten
- 7601.80.24
- LipuLift-P-D/-DA/-DAP
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Ausführung "Unterputz",
- Frontseite glasgeperlt
- Abmessung B x H x T:
- 405 x 830 x 30 mm
- Gewicht: 2,1 kg
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 1 – 4
- Stärkeabscheider FapuJet-S
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-R/-RD
- NS 3
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- In runder Ausführung
- Gefällesprung: 70 mm
- Zum Einbau in waagerechte Rohrleitungen DN 100 hinter Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 9,9 kg
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 5,5 – 10
- Stärkeabscheider FapuJet-S
- NS 2
- Leichtflüssigkeitsabscheider Coalisator-R/-RD
- NS 6 – 10
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- In runder Ausführung
- Gefällesprung: 70 mm
- Zum Einbau in waagerechte Rohrleitungen DN 150 hinter Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 12,2 kg
Probenahmetopf DN 200
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 15 – 20
- Leichtflüssigkeitsabscheider Coalisator-E
- NS 20
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- In runder Ausführung
- Gefällesprung: 70 mm
- Zum Einbau in waagerechte Rohrleitungen DN 200 hinter Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 13,1 kg
Probenahmetopf DN 100
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 1 – 4
- Stärkeabscheider FapuJet-S
- NS 0,5 – 1
- Leichtflüssigkeitsabscheider Coalisator-R/-RD
- NS 3
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- In runder Ausführung
- Zum Einbau in senkrechte Rohrleitungen DN 100 hinter Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 9,5 kg
Probenahmetopf DN 150
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 5,5 – 10
- Stärkeabscheider FapuJet-S
- NS 2
- Leichtflüssigkeitsabscheider Coalisator-R/-RD
- NS 6 – 10
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- In runder Ausführung
- Zum Einbau in senkrechte Rohrleitungen DN 150 hinter Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 11,3 kg
Probenahmetopf DN 200
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 15 – 20
- Leichtflüssigkeitsabscheider Coalisator-E
- NS 20
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- In runder Ausführung
- Zum Einbau in senkrechte Rohrleitungen DN 200 hinter Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 11 kg
Grobfang DN 100
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 1 – 4
- Stärkeabscheider FapuJet-S
- NS 0,5 – 1
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- Runde Ausführung
- Gefällesprung: 70 mm
- Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 11 kg
Grobfang DN 150
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 5,5 – 10
- Stärkeabscheider FapuJet-S
- NS 2
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- Runde Ausführung
- Gefällesprung: 70 mm
- Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 13,4 kg
Grobfang DN 200
Passend für
- Fettabscheider LipuJet-S/Lipator-S
- NS 15 – 20
Beschreibung
- Aus Edelstahl, Werkstoff 1.4571
- Runde Ausführung
- Gefällesprung: 70 mm
- Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
- Mit CE-Verbinder und Tempo-Kralle
- Anschlüsse gemäß DIN EN 877
- Gewicht: 14,3 kg
Rohranschluss-Set DN 100 für Fettabscheider
Passend für
- Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
- NS 1‑4
Beschreibung
- Zum Anschluss der Zulaufleitung an Fettabscheideranlagen
- Aus Edelstahl, Werkstoff 1.4404
- Dichtung EPDM
- DN 100
- 1 x Bogen 87,5° mit Beruhigungsstrecke 250 mm
- 1 x Rohrstück als Beruhigungsstrecke L = 1000 mm
- Gewicht: 4,6 kg
Rohranschluss-Set DN 150 für Fettabscheider
Passend für
- Fettabscheider LipuJet/LipuSmart zur Freiaufstellung
- NS 5,5‑10
Beschreibung
- Zum Anschluss der Zulaufleitung an Fettabscheideranlagen
- Aus Edelstahl, Werkstoff 1.4404
- Dichtung EPDM
- DN 150
- 1 x Bogen 87,5° mit Beruhigungsstrecke 250 mm
- 1 x Rohrstück als Beruhigungsstrecke L = 1500 mm
- Gewicht: 10,2 kg
Rohranschluss-Set DN 200 für Fettabscheider
Passend für
- Fettabscheider LipuJet zur Freiaufstellung
- NS 15‑25
Beschreibung
- Zum Anschluss der Zulaufleitung an Fettabscheideranlagen
- Aus Edelstahl, Werkstoff 1.4404
- Dichtung EPDM
- DN 200
- 1 x Bogen 87,5° mit Beruhigungsstrecke 330 mm
- 1 x Rohrstück als Beruhigungsstrecke L = 2000 mm
- Gewicht: 25 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- Stärkeabscheider zur Freiaufstellung
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 100
- Baulänge (L): 50 mm
- Spindelweg (H1 – H2): 365 – 465 mm
- Durchmesser Handrad: 200 mm
- Gewicht: 15 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- Stärkeabscheider zur Freiaufstellung
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 150
- Baulänge (L): 60 mm
- Spindelweg (H1 – H2): 478 – 639 mm
- Durchmesser Handrad: 200 mm
- Gewicht: 29,4 kg
Absperrschieber
Passend für
- Fettabscheider zur Freiaufstellung
- NS 15–20
Beschreibung
- Aus Gusseisen
- Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
- DN 200
- Baulänge (L): 60 mm
- Spindelweg (H1 – H2): 542 – 743 mm
- Durchmesser Handrad: 250 mm
- Gewicht: 36 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 100
- 7602.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 100
- Baulänge (L): 75 mm
- Gewicht: 6,5 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 150
- 7604.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 150
- Baulänge (L): 75 mm
- Gewicht: 10 kg
Flanschanschlussteil
Passend für
- Absperrschieber DN 200
- 7610.00.12
Beschreibung
- Aus Edelstahl, Werkstoff 1.4301
- Dichtung: NBR
- Zwei Stück erforderlich
- DN 200
- Baulänge (L): 120 mm
- Gewicht: 12,9 kg
Betriebstagebuch
Passend für
- Fettabscheider
- Zum Erdeinbau
- Zur Freiaufstellung
Beschreibung
- Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
- Format: A4 mit 2-facher Ringösenheftung
- Umfang: 60 Seiten
- Ausgelegt für 5 Jahre
- Gewicht: 0,3 kg
ACO Hebeanlagen
Entwässerung unterhalb der Rückstauebene
Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe
einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.
Anwendungsfall: Fettabscheider unterhalb der Rückstauebene mit nachgelagerter Hebeanlage
Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.
Erhöhte Betriebssicherheit durch Lufteinperlung
Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.
Normvorgaben
Für alle Mitgliedsländer der Europäischen Union bedeutet dies:
Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.
Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.
ACO Haustechnik und BIM-Daten zu Fettabscheidern
Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.
Revit-Paket ACO Fettabscheider
Das Revit-Paket unterteilt sich in fünf Hauptfamilien:
- runde Abscheider aus Edelstahl
- ovale Abscheider aus Edelstahl
- runde Abscheider aus Kunststoff
- ovale Abscheider aus Kunststoff
- geteilte Abscheider aus Kunststoff
Daneben umfasst das Paket verschiedene Zubehörfamilien:
- elektronische Bauteile (wie Schaltkästen, Heizstäbe, etc.)
- Probenahmetöpfe/Grobfänge/Absperrschieber
- Zusatzbauteile wie die Geruchsneutralisation
Detailansichten der BIM-Daten zu Fettabscheidern
Detailbild 2
Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.
ACO 360°-Service – Alles aus einer Hand
Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.
Unsere Leistungen
- technische Beratung und Verkauf
- Inbetriebnahme der Anlagen
- Wartung nach Norm
- schnelle Reparaturen
- Umbauten/Modernisierungen
- Premium-Wartungsverträge inkl. 5 Jahre Gewährleistung und kostenloser Tausch von Verschleißteilen
- 5-Jahres-Generalinspektion bei Fettabscheidern
ACO ist Ihr Systemanbieter für Inbetriebnahme, Wartung und Entsorgung
Damit wir allen Anforderungen möglichst schnell und umfassend gerecht werden können, wird der Service vor Ort durch unsere 46 zertifizierten Servicepartner mit geschulten Monteuren durchgeführt. Zusammen mit weiteren eigenen Monteuren können wir somit schnell auf Ihre Wünsche reagieren. Um unsere Servicetechniker und Monteure immer auf dem aktuellsten Stand zu halten, führen wir regelmäßige Schulungen in unserem Werk durch. Hier stellen wir reale Einbausituationen nach und schulen direkt am Produkt.
ACO Wartungsverträge
Wartungsvertrag Basic
ACO Serviceleistungen
- allgemeine Zustandsprüfung und Sichtung der Anlage
- Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
- Dokumentation der Inspektionsergebnisse in einem Zustandsbericht
Wartungsvertrag Comfort
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Basic
- An- und Abfahrtskosten
- Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
- normgerechte Anlagenwartung gemäß individuellem Wartungsplan
- Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
- Dokumentation der Ergebnisse in einem Wartungsbericht
Wartungsvertrag Premium
ACO Serviceleistungen
- alle Leistungen aus dem Wartungsvertrag Comfort
- Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
- Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
- Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen
- innerhalb 48 Stunden (optional)
Alles rund um Ihren ACO Fettabscheider
ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.
