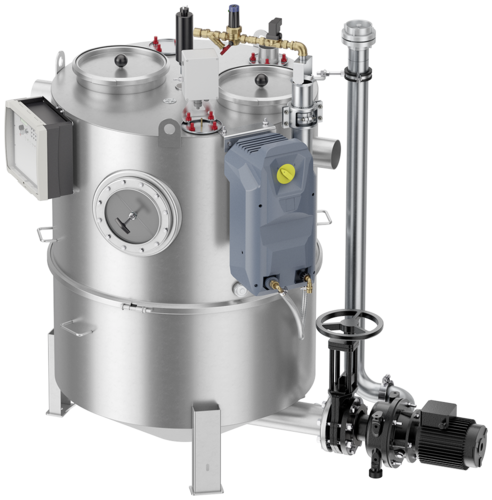

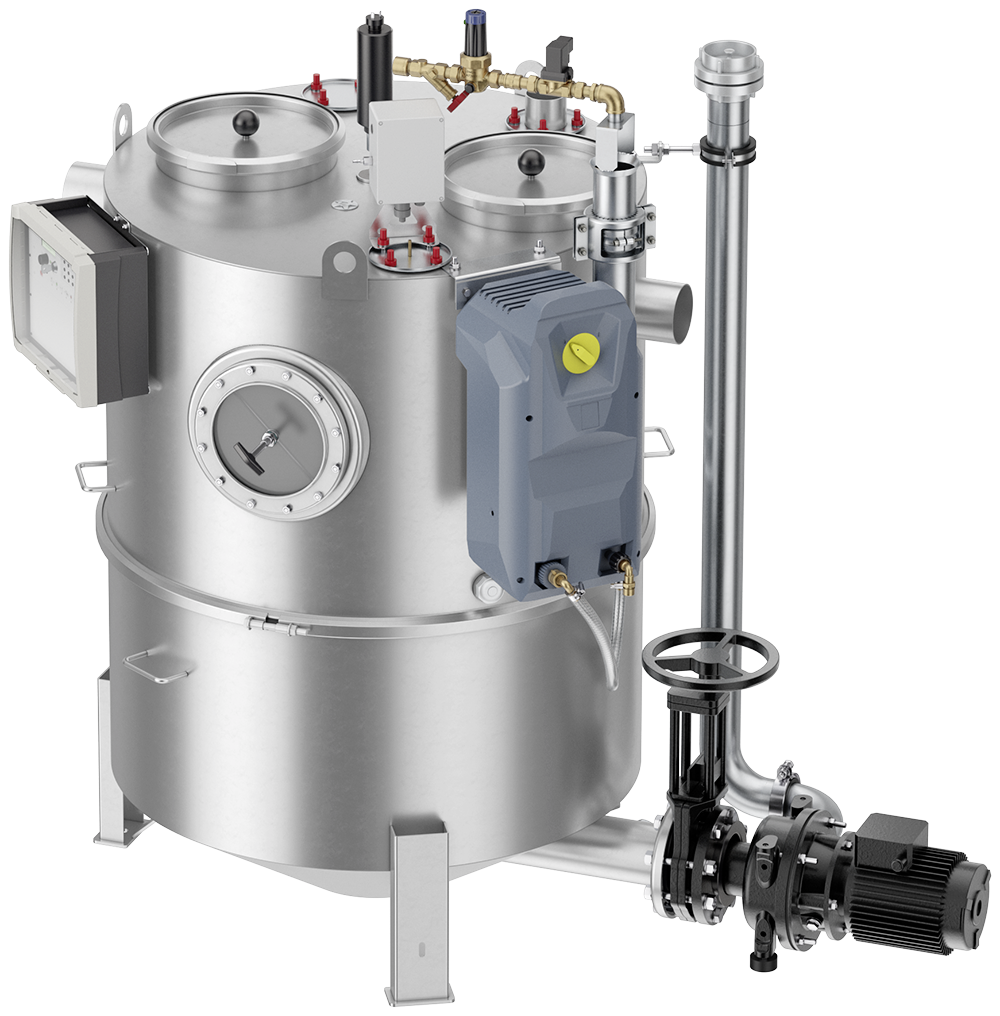

Fettabscheider LipuJet-S-RAP Ausbaustufe 3

Produktvorteile

  • Transport- und montagefreundliche Einbringung in Einzelteilen
  • Entleeren, Reinigen und Befüllen ohne Geruchsbelästigung
  • Vor- und Nachreinigungszeiten individuell einstellbar
  • Hydromechanische Hochdruck-Innenreinigung – nur Kaltwasseranschluss notwendig
  • Optimales Einbringmaß
  • Geringes Gewicht

Produktinformationen

  • Fettabscheideranlage gemäß DIN EN 1825 und DIN 4040‑100
  • Zum Einbau in Räumen – frostfrei
  • Mit integriertem Schlammfang
  • Bedienseite: rechts/links
  • Entleerungsanschluss, Storz-B-Kupplung R 2½"
  • Absaug- und Entleerungssumpf mit Grundablassmuffe R 1½"
  • Schauglas mit Wischer
  • Automatische Hochdruck-Innenreinigung mit Pumpe
    • 360° Reinigung über 2 Achsen mit motorbetriebenem Hochdrucksprühkopf aus Edelstahl
    • Nenndruck: 175 bar
    • Fördermenge: 13 l/min
    • Zerkleinern, Mischen, Spülen in einem Arbeitsschritt
  • Standardsteuerung mit Sammelstörmeldung
  • Entleerungspumpe mit Freistromlaufrad
    • Motorleistung: 3,0 kW/2850 U/min
    • Förderleistung: 20 m³/h bei 1 bar mittlerer Förderhöhe
  • Absperrschieber vor Entleerungspumpe
  • Geruchsdichte Wartungsöffnung
    • Durchmesser: 300 mm bei NS 1 – 4
    • Durchmesser: 500 mm bei NS 7 – 20
  • Fülleinheit mit Magnetventil (Anschluss R ¾") für automatische Wiederbefüllung
  • Elektroanschluss: 400 V/50 Hz/16 A/8,0 kW

Bedienseite: rechts

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefülltSchwerstes Einzelteil
[l][l][l][kg][kg][kg]
NS 2DN 100210120715236950887502.73.62
NS 4DN 1004201659152491164887504.73.62
NS 7DN 150705400195039923511287507.73.62
NS 10DN 1501000400225041526611287510.73.62
NS 15DN 2001630800335055839081967515.73.62
NS 20DN 2002110800382057643961967520.73.62

Bedienseite: links

NenngrößeNennweiteInhaltGewichtArtikel-Nr.Merken
SchlammfangFettspeicherGesamtLeerGefülltSchwerstes Einzelteil
[l][l][l][kg][kg][kg]
NS 2DN 100210120715236950887502.73.52
NS 4DN 1004201659152491164887504.73.52
NS 7DN 150705400195039923511287507.73.52
NS 10DN 1501000400225041526611287510.73.52
NS 15DN 2001630800335055839081967515.73.52
NS 20DN 2002110800382057643961967520.73.52
NenngrößeNennweiteInhaltGewichtBedienseiteArtikel-Nr.
SchlammfangFettspeicherGesamtLeerGefülltSchwerstes Einzelteil
BildNS 2DN 100210 l120 l715 l236 kg950 kg88 kgrechts7502.73.62
BildNS 4DN 100420 l165 l915 l249 kg1164 kg88 kgrechts7504.73.62
BildNS 7DN 150705 l400 l1950 l399 kg2351 kg128 kgrechts7507.73.62
BildNS 10DN 1501000 l400 l2250 l415 kg2661 kg128 kgrechts7510.73.62
BildNS 15DN 2001630 l800 l3350 l558 kg3908 kg196 kgrechts7515.73.62
BildNS 20DN 2002110 l800 l3820 l576 kg4396 kg196 kgrechts7520.73.62
BildNS 2DN 100210 l120 l715 l236 kg950 kg88 kglinks7502.73.52
BildNS 4DN 100420 l165 l915 l249 kg1164 kg88 kglinks7504.73.52
BildNS 7DN 150705 l400 l1950 l399 kg2351 kg128 kglinks7507.73.52
BildNS 10DN 1501000 l400 l2250 l415 kg2661 kg128 kglinks7510.73.52
BildNS 15DN 2001630 l800 l3350 l558 kg3908 kg196 kglinks7515.73.52
BildNS 20DN 2002110 l800 l3820 l576 kg4396 kg196 kglinks7520.73.52

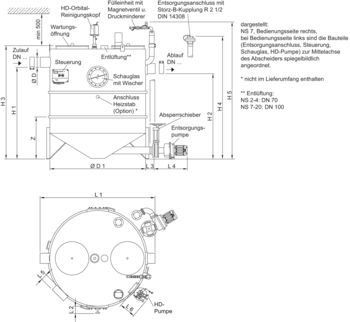

Maßzeichnung
Artikel-Nr.NenngrößeAbmessungen
L1L2L3L4L5L6H1H2H3H4H5DD1Z/Anzahl Segmente
[mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm][mm]
7502.73.62NS 211801201355201102509759051200140015701101000785/2
7504.73.62NS 41180120135520110250124011701450165018201101000785/2
7507.73.62NS 71800120135520110250143013301780193021501601500790/3
7510.73.62NS 101800120135520110250160015001950210023201601500790/3
7515.73.62NS 152050120135520110250175516852120225024902101750820/3
7520.73.62NS 202050120135520110250195518852320245026902101750820/3
7502.73.52NS 211801201355201102509759051200140015701101000785/2
7504.73.52NS 41180120135520110250124011701450165018201101000785/2
7507.73.52NS 71800120135520110250143013301780193021501601500790/3
7510.73.52NS 101800120135520110250160015001950210023201601500790/3
7515.73.52NS 152050120135520110250175516852120225024902101750820/3
7520.73.52NS 202050120135520110250195518852320245026902101750820/3

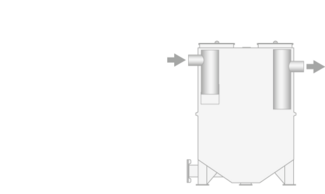

Merkmale der Basisausführung:

  • Entleerung und Reinigung über Revisionsöffnung
  • Geruchsbildung bei Entleerung und Reinigung
LipuJet-S-RB

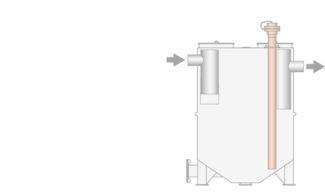

Merkmale der Ausbaustufe 1:

  • Anschluss für Direktabsaugung
  • Geruchsbildung nur bei Reinigung
LipuJet-S-RD

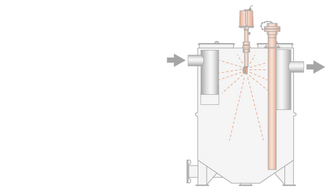

Merkmale der Ausbaustufe 2:

  • Anschluss für Direktabsaugung
  • Hochdruckreinigung mit manueller Bedienung
  • Keine Geruchsbildung
LipuJet-S-RM (ohne Entsorgungspumpe)

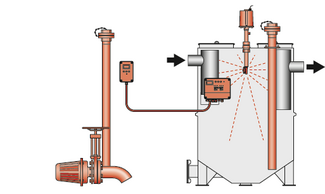

Merkmale der Ausbaustufe 3:

  • Anschluss für Direktabsaugung
  • Vollautomatischer Programmablauf
  • Optional mit Entleerungspumpe und Fernbedienung
  • Keine Geruchsbildung
LipuJet-S-RA (ohne Entsorgungspumpe)

Fettschichtdicken-Messgerät

Passend für
  • LipuJet-P
    • Oval NS 1 – 10
    • Rund NS 2 – 22,5
  • LipuJet-S
    • Oval NS 1 – 10
    • Rund NS 2 – 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur elektronischen Messung der Fettschicht
  • Geeignet für flüssige und/oder aushärtende Fette
  • Auswertegerät mit steckerfertigem Anschlusskabel, Länge: 3 m
  • Mit zwei potentialfreien Wechslerkontakten zur Anzeige Vollmeldung (80 %) u. der Vorwarnung des Vollzustandes (50 %)
  • Mit optischer Anzeige des Füllstandes
  • Mit beheiztem Sondenstab zur Erhöhung der Betriebssicherheit
  • Betriebsspannung: 230VAC/5 VA
  • Schutzklasse: IP 54
  • Leistung: ca. 12 W
  • Gewicht: 2,8 kg

Fernbedienung

Passend für
  • Fettabscheider
    • LipuJet-P OA/OAP/RA/RAP
    • LipuJet-S OA/OAP/RA/RAP
    • LipuMax-P-DA
    • LipuSmart-P-OA/OAP
  • Stärkeabscheider FapuJet
Beschreibung
  • Innenmontage bzw. Montage im Anschlusskasten
  • Steuerleitung ohne Schutzleiter bauseits
    • Bis 50 m: 7 x 1,0 mm²
    • 50 m – 200 m: 7 x 1,5 mm²
  • Gewicht: 1 kg

Fettschichtdicken-Messgerät Multi Control

Passend für
  • LipuJet-P
    • Oval NS 1 – NS 30
    • Rund NS 2 – NS 20
  • LipuJet-S
    • Oval NS 1 – NS 10
    • Rund NS 2 – NS 20
  • LipuSmart-P
    • Oval NS 1 – 10
Beschreibung
  • Zur Ermittlung des Entsorgungsintervalls von Fettabscheidern
  • Geeignet für flüssige und/oder aushärtende Fette
  • Mit Farb-Touchpanel
  • Integrierte SD-Karte zur Aufzeichnung des Messverlaufs
  • Mit beheiztem Sondenstab (Temperatur einstellbar)
  • Drei potentialfreie Kontakte zur Ausgabe von Voralarm, Vollalarm und Störungen
  • Messstab mit Einstellskala
  • Betriebsspannung: 100‑240 V bei AC
  • Schutzklasse: IP 54
  • Leistung: ca. 43 W
  • Gewicht: 2,7 kg

Geruchsneutralisation

Passend für
  • Fettabscheider (inkl. Fremdfabrikate)
Beschreibung
  • Abschließbarer Schaltschrank
    • Aus Edelstahl, Werkstoff 1.4301
    • Geschliffene Oberfläche
    • Mit seitlichen Lüftungsschlitzen
  • Integrierte Zeitschaltuhr
  • Inkl. Geruchsneutralisationsmittel: 9 l
  • Mit Dosierpumpe zur zuverlässigen Förderung
  • Chemikalienbeständiger Dosierschlauch
  • Signalsäule zur Zustandsüberwachung
  • PG-Verschraubung zur bauseitigen Anbindung
  • Maße Schaltschrank:
    • 380 x 600 x 210 mm (B x H x T)
  • Anlage steckerfertig
    • Inkl. Kabel: 1,5 m
  • Steckdose 230 V bauseits zuerstellen
  • Gewicht: 36,2 kg

ACO Ozone-System

Passend für
  • Fettabscheideranlagen, Innenbereich
  • Fettabscheideranlagen, Außenbereich
  • Hebeanlagen
  • PumpstationenHebeanlagen
Beschreibung
  • ACO Ozone minimiert Gerüche, die durch Fettabscheider, Hebeanlagen und Pumpstationen entstehen können
  • Werkstoff: Säurebeständiger Edelstahl

Set besteht aus:

  • ACO Ozone – Ozongenerator
    • Größe (L x B x H): 270 x100 x 85 mm
    • Nennspannung 230 V/50 Hz
    • Schutzart IP20
  • ACO Ozone-Pumpe – Speisepumpe
    • Größe (L x B x H): 160 x 90 x 90 mm
    • Integrierter Filter
    • Nennspannung 230 V/50 Hz
    • Schutzart IP54
  • ACO Ozone-Halterung – Wandhalterung
    • Größe (L x B x H): 295 x 110 x 90 mm
  • Schläuche

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C

Heizstab

Passend für
  • Fettabscheider
Beschreibung
  • Zur Verflüssigung der Fettschicht
  • Inkl. Steuerung
  • Elektroanschluss
    • 400 V/50 Hz/16 A/6,0 kW
  • Gewicht: 15 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Anbringung: "Aufputz"
  • Abmessung (Breite x Höhe x Tiefe): 500 x 500 x 160 mm
  • Gewicht: 11,6 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.20
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Abmessung (Breite x Höhe x Tiefe): 565 x 565 x 15 mm
  • Gewicht: 1,2 kg

Storzkupplung für Pendelgasleitungen

Passend für
  • Zur Montage in Anschlusskasten ArtNr. 7601.80.22
Beschreibung
  • Storzkupplung 75B
  • Für Anbindung Pendelgasleitung des Entsorgungsfahrzeugs
  • Für Rohranschluss Rp 2½" (Innengewinde)
  • Gewicht: 1,8 kg

Anschlusskasten

Passend für
  • Fettabscheider
    • LipuMax-P-D/DM/DA
    • LipuJet-P-OD/RD/SD/OM/OMP/RM/RMP
    • LipuJet-S-OD/RD/SD/OM/OMP/RM/RMP
  • Stärkeabscheider FapuMax-P-DA
  • Leichtflüssigkeitsabscheider Coalisator-P
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss DN 80
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Türanschlag
    • Wahlweise rechts oder links
    • Tür abschließbar
  • Abmessungen (Breite x Höhe x Tiefe): 370 x 330 x 250 mm
  • Gewicht: 10,4 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.22
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Abmessungen (Breite x Höhe x Tiefe): 421 x 381 x 25 mm
  • Gewicht: 1 kg

Anschlusskasten

Passend für
  • Fettabscheider
  • Stärkeabscheider
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Für Entsorgungsanschluss, Pendelgasleitung (bei Bedarf) und Fernbedienung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Aufputz"
  • Frontseite glasgeperlt
  • Tür abschließbar, Anschlag links
  • Abmessungen B x H x T: 300 x 725 x 160 mm
  • Gewicht: 10 kg

Unterputzrahmen

Passend für
  • Anschlusskasten
    • 7601.80.24
,
  • LipuLift-P-D/-DA/-DAP
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Ausführung "Unterputz",
  • Frontseite glasgeperlt
  • Abmessung B x H x T:
    • 405 x 830 x 30 mm
  • Gewicht: 2,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,9 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 12,2 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,1 kg

Probenahmetopf DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 3
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 100 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 9,5 kg

Probenahmetopf DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
  • Leichtflüssigkeitsabscheider Coalisator-R/-RD
    • NS 6 – 10
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 150 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11,3 kg

Probenahmetopf DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
  • Leichtflüssigkeitsabscheider Coalisator-E
    • NS 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • In runder Ausführung
  • Zum Einbau in senkrechte Rohrleitungen DN 200 hinter Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 100

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 1 – 4
  • Stärkeabscheider FapuJet-S
    • NS 0,5 – 1
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 100 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 11 kg

Grobfang DN 150

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 5,5 – 10
  • Stärkeabscheider FapuJet-S
    • NS 2
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 150 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 13,4 kg

Grobfang DN 200

Passend für
  • Fettabscheider LipuJet-S/Lipator-S
    • NS 15 – 20
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4571
  • Runde Ausführung
  • Gefällesprung: 70 mm
  • Zum Einbau in waagerechte Rohrleitungen DN 200 vor Abscheideranlagen
  • Mit CE-Verbinder und Tempo-Kralle
  • Anschlüsse gemäß DIN EN 877
  • Gewicht: 14,3 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 100
  • Baulänge (L): 50 mm
  • Spindelweg (H1 – H2): 365 – 465 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 15 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
  • Stärkeabscheider zur Freiaufstellung
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 150
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 478 – 639 mm
  • Durchmesser Handrad: 200 mm
  • Gewicht: 29,4 kg

Absperrschieber

Passend für
  • Fettabscheider zur Freiaufstellung
    • NS 15–20
Beschreibung
  • Aus Gusseisen
  • Schieberplatte, Spindel aus Edelstahl, Werkstoff 1.4301
  • DN 200
  • Baulänge (L): 60 mm
  • Spindelweg (H1 – H2): 542 – 743 mm
  • Durchmesser Handrad: 250 mm
  • Gewicht: 36 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 100
    • 7602.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 100
  • Baulänge (L): 75 mm
  • Gewicht: 6,5 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 150
    • 7604.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 150
  • Baulänge (L): 75 mm
  • Gewicht: 10 kg

Flanschanschlussteil

Passend für
  • Absperrschieber DN 200
    • 7610.00.12
Beschreibung
  • Aus Edelstahl, Werkstoff 1.4301
  • Dichtung: NBR
  • Zwei Stück erforderlich
  • DN 200
  • Baulänge (L): 120 mm
  • Gewicht: 12,9 kg

Betriebstagebuch

Passend für
  • Fettabscheider
    • Zum Erdeinbau
    • Zur Freiaufstellung
Beschreibung
  • Inhalt: Checklisten und Formblättern zur Dokumentation der Eigenkontrolle, Wartung und Entsorgung der Anlage gemäß DIN 4040‑100
  • Format: A4 mit 2-facher Ringösenheftung
  • Umfang: 60 Seiten
  • Ausgelegt für 5 Jahre
  • Gewicht: 0,3 kg

Der perfekte Anschluss von Fettabscheider und Hebeanlage – ACO Pipe Rohrsystem aus Edelstahl

  • Hohe Korrosionsbeständigkeit
  • Robust und langlebig
  • Leicht im Vergleich zu Stahl oder Gusseisen
  • Harte und zugleich glatte Oberfläche für einen effizienten Abwasserdurchlauf
  • Niedriger Wärmeausdehnungskoeffizient
  • Dichtungen weisen gegenüber den meisten Medien gute bis sehr gute Beständigkeit auf
  • Verlegung direkt im Erdreich möglich
  • Sehr gute hygienische Eigenschaften
Zu den ACO Pipe Rohren aus Edelstahl

Auslegungen von Fettabscheidern

Die Dimensionierung und Installation von Fettabscheidern ist in den DIN EN 1825 – Teil 2 definiert. Drei Berechnungsverfahren ermöglichen die Bestimmung des Volumenstroms, aus dem sich die entsprechende Nenngröße ergibt.

Zu berücksichtigen ist einer der drei folgenden Angaben:

Bei Kücheneinrichtungen

Nach Essensportionen im Küchenbetrieb

Nach verarbeitetem Schlachtvieh

Wahl der Nenngrößen
  • Wählen Sie immer die nächst höhere, vorhandene Nenngröße.
  • Nenngrößen bis NS 20 können problemlos in der Sonderfertigung hergestellt werden. Als Materialien können PE oder Edelstahl gewählt werden.
  • Beachten Sie: Wir bieten auch die Zwischengrößen NS 3, 5,5 und 8,5 an. Es macht immer Sinn, sich eventuell vorhandene Kalkulationen zur Nenngröße anzusehen. Vielleicht kann eine Zwischengröße verwendet und damit Kosten gespart werden.

ACO Hebeanlagen

Entwässerung unterhalb der Rückstauebene

Bei Einbau des Fettabscheiders unterhalb der Rückstauebene ist die Entwässerung über eine Doppelhebeanlage sicherzustellen. Üblicherweise bildet bei Fettabscheidern, die im Untergeschoss eingebaut werden, die Straßenoberkante (Bordsteinkante) die Rückstauebene. Somit muss nahezu jeder Fettabscheider über eine Doppelhebeanlage entwässert werden. Dies sollte man strikt, ganz besonders bei frei aufgestellten Abscheidern im Gebäude, beachten, auch wenn nur gelegentlich Rückstaugefahr besteht. Der Fettabscheider ist nur für den drucklosen Betrieb geeignet und zugelassen. Eine Doppelhebeanlage muss eingebaut werden (Vorschrift im industriellen und gewerblichen Bereich), um bei Ausfall einer Pumpe

einen unterbrechungsfreien Betrieb zu gewährleisten. Darüber hinaus ist zu beachten, dass hinter jedem Fettabscheider eine Nachabscheidung der Fettbestandteile im Abwasser erfolgen kann, die Ablagerungen im Hebeanlagenbehälter zur Folge hätte. Deshalb sind regelmäßige Inspektionen der Hebeanlage in Verbindung mit der Fettabscheiderwartung notwendig. Diese Fettablagerungen wirken sich auch negativ auf die Bauteile der Füllstandsmessung, wie z. B. Schwimmerschalter, Kugelgelenkschalter und auch Staurohre mit zu geringem Querschnitt aus. Einzubauen sind Füllstandsmessungen mit groß dimensioniertem Staurohrquerschnitt mit Lufteinperlung zur Selbstreinigung.

Anwendungsfall: Fettabscheider unterhalb der Rückstauebene mit nachgelagerter Hebeanlage

Der Einsatz von Abwasserhebeanlagen ist gemäß DIN 1986-100 und DIN EN 12056 für Ablaufstellen unterhalb der Rückstauebene vorgeschrieben. Je nach Einsatzbereich bietet ACO eine Auswahl an verschiedenen Abwasserhebeanlagen die direkt hinter Fettabscheidern montiert werden können.

Erhöhte Betriebssicherheit durch Lufteinperlung

Über einen Kompressor wird permanent Luft in das Staurohr eingeblasen. Die am Ende des Staurohrs aufsteigenden Luftblasen sorgen für ständige Bewegung unterhalb des Staurohrs, sodass sich kein Restfett aus dem Abscheider festsetzen können. Dadurch wird eine sehr zuverlässig arbeitende Niveaumessung gewährleistet.

Normvorgaben

Das Auswahlkriterium für die Verwendung eines Fettabscheiders ist die Nenngröße (englisch: „Nominal Size“, daher international abgekürzt „NS“). Die Nenngröße gibt an, wieviel Abwasser maximal einem Fettabscheider pro Sekunde über den Zulauf zugeführt werden darf.

Beispielsweise bedeutet „Fettabscheider NS 4 nach DIN EN 1825“, dass dem Fettabscheider pro Sekunde nicht mehr als vier Liter Abwasser zugeführt werden darf. Die dafür zugrundeliegende Europäische Norm DIN EN 1825 ist in zwei Teile gegliedert:

Für alle Mitgliedsländer der Europäischen Union bedeutet dies:

Jeder Hersteller/Anbieter von Fettabscheidern nach dem Schwerkraftprinzip muss seine Produkte nach den Vorgaben der DIN EN 1825, Teil 1 produzieren. Die Fettabscheider müssen den konstruktiven Vorgaben aus DIN EN 1825, Teil 1 entsprechen. Die Hersteller müssen die Fettabscheider mit dem Zeichen „CE“ kennzeichnen, ein Typenschild am Fettabscheider anbringen und eine Leistungserklärung zur Verfügung stellen.

Werden Fettabscheider auf Kundenwunsch mit Sondermaßen gefertigt (beispielsweise bei beengten Aufstellräumen), so erlischt die Kennzeichnungspflicht im Rahmen der Bauproduktenverordnung. Die Kommunen müssen dann fallspezifisch genehmigen. ACO Haustechnik stellt auf der Seite dop.aco.com Leistungserklärungen für alle Fettabscheider bereit, die mit dem CE-Zeichen gekennzeichnet sind. Behörden dürfen nur diese Leistungserklärungen zur Genehmigung verlangen, die behördliche Aufforderung zur Vorlage weiterer Dokumente (etwa spezielle deutsche Zulassungen) ist nicht zulässig.

ACO Haustechnik und BIM-Daten zu Fettabscheidern

Das Revit-Paket ACO Fettabscheider beinhaltet alle Bauformen – also runde und ovale Abscheider über alle Materialien und alle Ausbaustufen – von der Basisausführung bis hin zur Ausbaustufe III.

Revit-Paket ACO Fettabscheider

Das Revit-Paket unterteilt sich in fünf Hauptfamilien:

  • runde Abscheider aus Edelstahl
  • ovale Abscheider aus Edelstahl
  • runde Abscheider aus Kunststoff
  • ovale Abscheider aus Kunststoff
  • geteilte Abscheider aus Kunststoff

Daneben umfasst das Paket verschiedene Zubehörfamilien:

  • elektronische Bauteile (wie Schaltkästen, Heizstäbe, etc.)
  • Probenahmetöpfe/Grobfänge/Absperrschieber
  • Zusatzbauteile wie die Geruchsneutralisation
ACO BIM-Datenpakete online
Detailansichten der BIM-Daten zu Fettabscheidern

Detailbild 1

Übersicht des kompletten Revit-Pakets für ACO Fettabscheider, geclustert nach den Ausbaustufen. Im rechten Teilscreen befindet sich die Übersicht der Produkte inklusive der Merkmale wie GTIN, Artikelnummern, etc.

Detailbild 3

Revit-Modell eines Probenahmetopfs inklusiver der Anschlussmöglichkeiten.

Detailbild 2

Das Beispiel zeigt das Revit-Modell eines ACO Fettabscheiders LipuJet-S-OAP (Ausbaustufe 3 mit Entsorgungspumpe) aus Edelstahl mit allen Anschlussmöglichkeiten. Im linken Feld des Screens sieht man die Einbringmaße und weitere Produkteigenschaften wie Schlammfang, etc. Der Schaltkasten ist als elektronisches Bauteil speziell in den Daten gekennzeichnet.

Detailbild 4

Die Produkteigenschaften werden in dieser Box angezeigt – hier findet man auch den Link zum ACO OnlineKatalog und dem zugehörigen Datenblatt.

ACO 360°-Service – Alles aus einer Hand

Der 360° Service bei ACO Haustechnik bietet Ihnen ein umfassendes Produktportfolio von der technischen Beratung und dem Verkauf bis hin zum Abschluss von Wartungsverträgen. Auch bei der Inbetriebnahme direkt beim Betreiber sind wir für Sie im Einsatz.

Unsere Leistungen

  • technische Beratung und Verkauf
  • Inbetriebnahme der Anlagen
  • Wartung nach Norm
  • schnelle Reparaturen
  • Umbauten/Modernisierungen
  • Premium-Wartungsverträge inkl. 5 Jahre Gewährleistung und kostenloser Tausch von Verschleißteilen
  • 5-Jahres-Generalinspektion bei Fettabscheidern
ACO ist Ihr Systemanbieter für Inbetriebnahme, Wartung und Entsorgung

Damit wir allen Anforderungen möglichst schnell und umfassend gerecht werden können, wird der Service vor Ort durch unsere 46 zertifizierten Servicepartner mit geschulten Monteuren durchgeführt. Zusammen mit weiteren eigenen Monteuren können wir somit schnell auf Ihre Wünsche reagieren. Um unsere Servicetechniker und Monteure immer auf dem aktuellsten Stand zu halten, führen wir regelmäßige Schulungen in unserem Werk durch. Hier stellen wir reale Einbausituationen nach und schulen direkt am Produkt.

Im Zusammenhang mit unseren zahlreichen Wartungsverträgen bieten wir unseren Kunden auch einen „Full-Service“ an. Dieser schließt die Überwachung der Anlagen über das Internet mit ein. Allgemein ist diese Dienstleistung unter dem Begriff „Remote-Service“ bekannt.

Die hohe Servicequalität der ACO Serviceprofis gewährleistet Ihnen höchste Betriebssicherheit mit hoher Kostentransparenz durch pauschalierte Standarddienstleistungen. Ein dauerhaft zuverlässiger Betrieb einer Anlage ist nur bei ordnungsgemäßer Wartung in regelmäßigen Intervallen sichergestellt.

ACO Wartungsverträge

Wartungsvertrag Basic

ACO Serviceleistungen

  • allgemeine Zustandsprüfung und Sichtung der Anlage
  • Überprüfung der funktionsrelevanten Komponenten hinsichtlich sichtbarer Korrosions- und sonstiger Alterserscheinungen
  • Dokumentation der Inspektionsergebnisse in einem Zustandsbericht

Wartungsvertrag Comfort

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Basic
  • An- und Abfahrtskosten
  • Reinigung der Anlage (die Organisation, Durchführung und Vergütung der Entsorgung erfolgt bei Abscheideranlagen bauseitig)
  • normgerechte Anlagenwartung gemäß individuellem Wartungsplan
  • Klein- und Dichtungsmaterial bis zu einem Warenwert von € 25,00 exkl. der gültigen MwSt. je zu wartender Anlage
  • Dokumentation der Ergebnisse in einem Wartungsbericht

Wartungsvertrag Premium

ACO Serviceleistungen

  • alle Leistungen aus dem Wartungsvertrag Comfort
  • Sicherheitsinspektion und Instandsetzung der Anlage durch die Lieferung und den Einbau von Verschleißteilen, ausgehend von einem bestimmungsgemäßen Gebrauch
  • Dokumentation der Ergebnisse in einem detaillierten Zustandsbericht
  • Wiederherstellung des Sollzustands der Anlage(n) bei erforderlichen Instandsetzungen
    • innerhalb 48 Stunden (optional)
Alles rund um Ihren ACO Fettabscheider

ACO Fettabscheideranlagen können mit verschiedenem Zubehör und Systemkomponenten ausgebaut bzw. ergänzt werden. Das breite Produktsortiment der ACO Haustechnik bietet dabei eine optimale Lösung für jeden Anwendungsfall und ermöglicht Ihnen so einen sicheren und komfortablen Betrieb Ihrer Anlage. Wir bieten Ihnen einen 360° Service rund um Ihre Fettabscheideranlage. Der Projektvertrieb plant den Fettabscheider, inklusive passendem Zubehör und Systemerweiterungen und unser Serviceteam montiert die komplette Anlage bei Ihnen vor Ort, kümmert sich um die Inbetriebnahme, die Entsorgung und die regelmäßige Wartung sowie ggf. nötige Ersatzteile. Damit bietet ACO ein einmaliges Rundum-Paket zu Ihrem Fettabscheidersystem.

ACO Haustechnik Profi Chat
