Bodenentwässerung ACO Kastenrinne

Planen ohne Kompromisse: Entwässerung, die sich anpasst.

In der Technischen Gebäudeausrüstung sind Bodenrinnen ein zentraler Bestandteil für die sichere und hygienische Ableitung von Wasser – etwa in Großküchen, Schwimmbädern oder Industrieanlagen. Die Anforderungen an Funktionalität, Belastbarkeit und Einbauvarianten sind vielfältig.

ACO Kastenrinnen bieten hohe Flexibilität in Planung und Ausführung. Sie sind in verschiedenen Längen erhältlich und können bei Bedarf individuell gefertigt werden – abgestimmt auf die spezifischen Anforderungen des Projekts. Unterschiedliche Rinnenprofile, Belastungsklassen und Rutschhemmungen ermöglichen eine exakte Anpassung an den Einsatzort.

In Kombination mit einem vielseitigen Zubehörprogramm entstehen individuelle Entwässerungslösungen, die sich präzise an die baulichen Gegebenheiten anpassen lassen.

Jedes Bauprojekt stellt spezifische Anforderungen an die Entwässerung – sei es durch den Bodenaufbau, Brandschutzvorgaben, Rinnenlängen oder die Anordnung der Abläufe. ACO Kastenrinnen lassen sich präzise anpassen.

Variable Rinnengeometrien mit Stichrinnen und Winkel

Neben der klassischen Rinnenform können Kastenrinnen mit seitlichen, mittigen oder mehreren Stichrinnen sowie im Winkel gefertigt werden, um komplexe Raumanforderungen abzudecken. Diese ermöglichen eine gezielte Wasserführung, indem sie große Flächen effizient entwässern oder Wasserströme aus verschiedenen Bereichen bündeln.

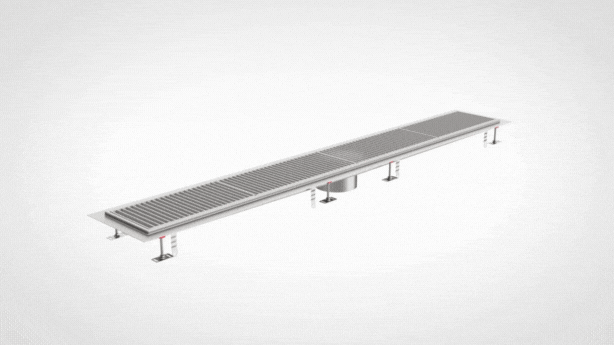

In jeder benötigten Länge und verschiedenen Breiten: Standardlängen bis 3 m sind ab Werk verfügbar; darüber hinaus werden Sonderlängen realisiert – bei Bedarf sogar durch Vor-Ort-Verschweißung.

Anpassbare Ablaufstutzen: Position und Länge variabel wählbar: Variabel positionierbare und in der Länge anpassbare Ablaufstutzen ermöglichen eine flexible Integration in die Entwässerungsplanung des Raums.

→ Aufmaßblätter

Dank variabler Rinnenprofile, Abläufe und Zubehör lassen sich ACO Kastenrinnen an spezifische Gegebenheiten anpassen. Für darüber hinausgehende Anforderungen entwickelt die ACO Sonderkonstruktion objektspezifische Lösungen – präzise abgestimmt auf das jeweilige Projekt.

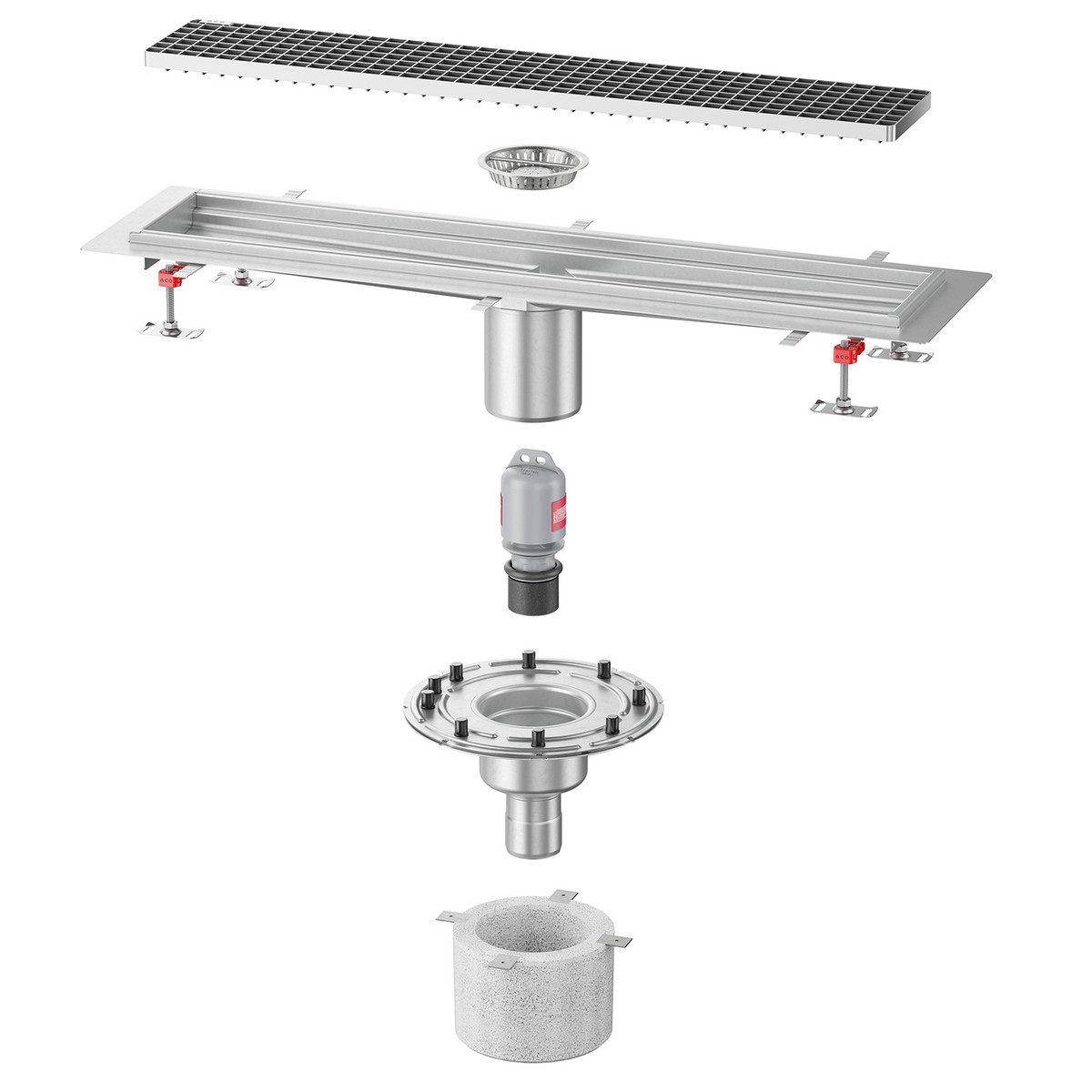

Die ACO Kastenrinne ist ein modulares System, das für verschiedene Bodenaufbauten und Anforderungen optimiert ist – die abgestimmten Komponenten sorgen für eine sichere, hygienische und langlebige Entwässerung.

Systemkomponenten

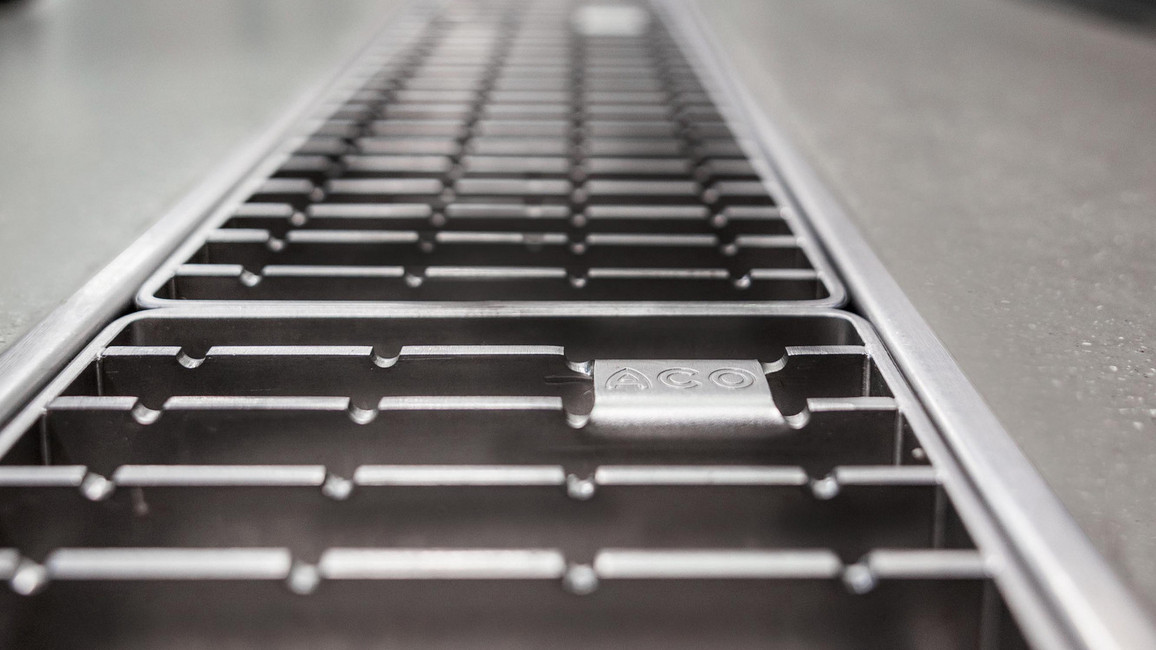

+ Roste – Varianten mit Rutschhemmung bis R12
+ Schmutzfang – Rückhaltung von Feststoffen für effiziente Reinigung
+ Kastenrinne – Edelstahl 1.4301 (V2A), 1.4404 (V4A), verschiedene Rinnenprofile
+ Brandschutz-Glockengeruchsverschluss – Mit bauaufsichtlicher Zulassung (AbG, AbZ)
+ Ablaufkörper – Senkrecht oder waagerecht, verschiedene Varianten verfügbar
+ Zubehör – Fit-in-System für mörtellosen Einbau in Kernbohrungen

Einblicke in die Entwässerung im Bodenbereich → Video ansehen

ACO-Bodenentwässerung-Kastenrinne-Bodenaufbau

“Wo Standardlösungen an ihre Grenzen stoßen, gehen wir einen Schritt weiter. Im Dauereinsatz macht sich die Sorgfalt bei Entwicklung, Materialauswahl und Fertigung unserer Produkte für die Großküche oder Industrie bezahlt.”
Michael Bohms
Leiter der Business Unit Boden

ACO Haustechnik bietet, je nach Einsatzgebiet, bei den Produkten bewährte Qualitäten für unterschiedliche Belastungen an.

V2A (Werkstoff 1.4301): bewährter Standard für viele Anwendungen in der Küchen- und Gebäudetechnik
V4A (Werkstoff 1.4404 bzw. 1.4571 auf Anfrage): mit höherem Nickel- und Molybdängehalt, besonders beständig bei aggressiven Medien
Werkstoff 1.4539 (Sonderlösung): hochlegierter Edelstahl für besonders anspruchsvolle Bedingungen, z. B. in salzhaltigen Umgebungen, Schwimmbädern oder bei stark chloridbelasteten Abwässern

ACO Haustechnik setzt eine eigene Beize ein, um Anlauffarben und Verunreinigungen nach der Fertigung zu entfernen, die Passivschicht zu stärken und die Korrosionsbeständigkeit der Edelstahloberfläche zu sichern. Das verbessert die Reinigungsfähigkeit und erhöht die Lebensdauer der Komponenten.

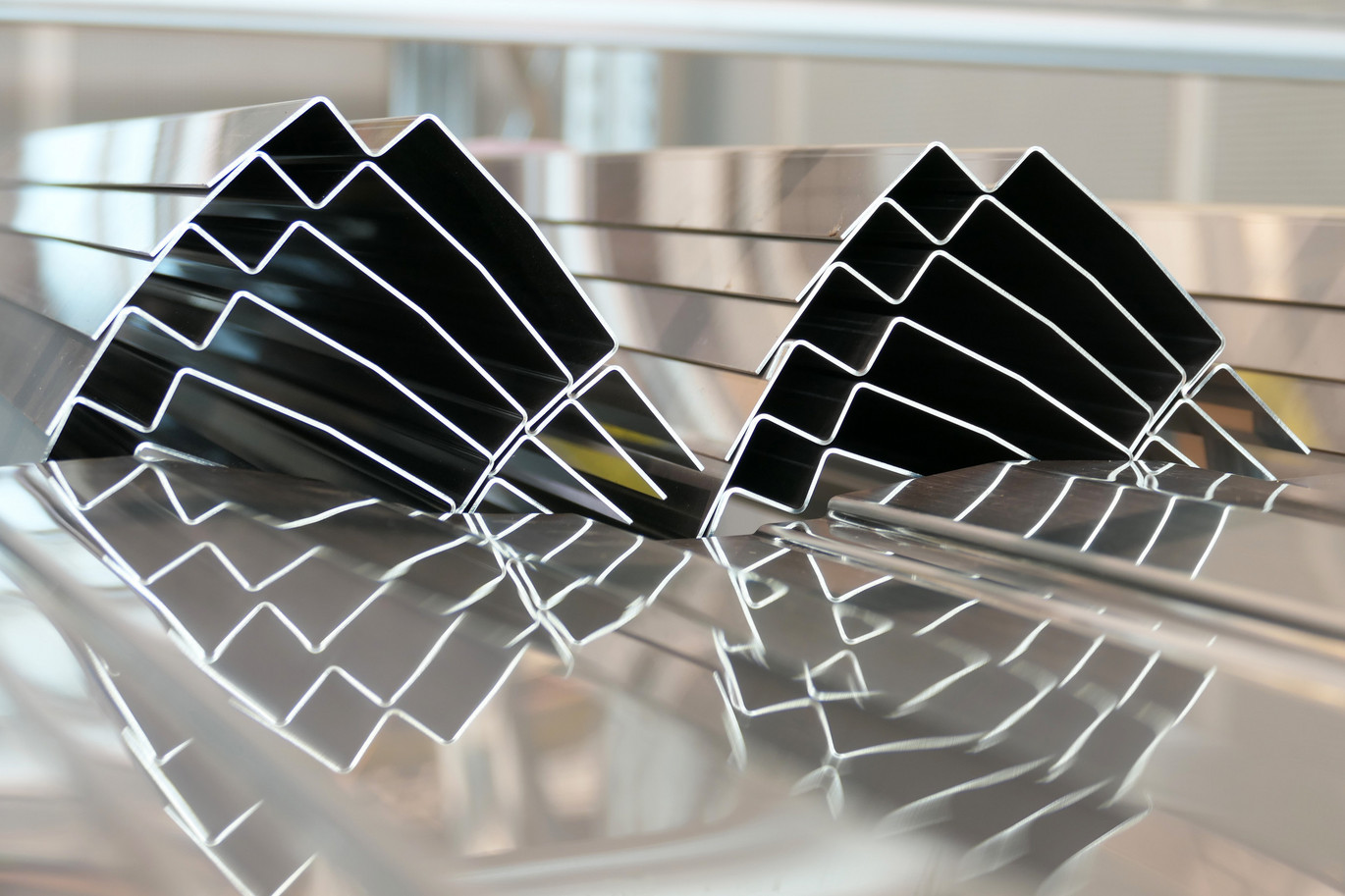

Verschiedene Bodenaufbauten, Abdichtungsmethoden und Belastungsklassen erfordern passende Rinnenprofile. ACO bietet vier verschiedene Profiltypen der Kastenrinne, um den Übergang zu Fliesen oder beschichteten Böden optimal abzudichten. Es stehen Ausführungen ohne Flansch für klassische Fliesenbeläge sowie Profile mit Fliesenanschlusswinkel für thermisch belastete Böden zur Verfügung. Für Kunstharz-Bodenbeschichtungen bietet ACO Varianten mit Klebeflansch – abgestimmt auf typische Schichtdicken von ca. 6 mm, 15 mm und weitere Höhen.

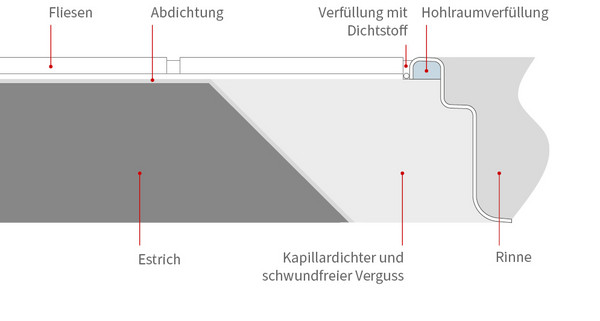

Ohne Klebeflansch für Fliesen (Profil NH)

Kastenrinne Ohne Klebeflansch Für Fliesen

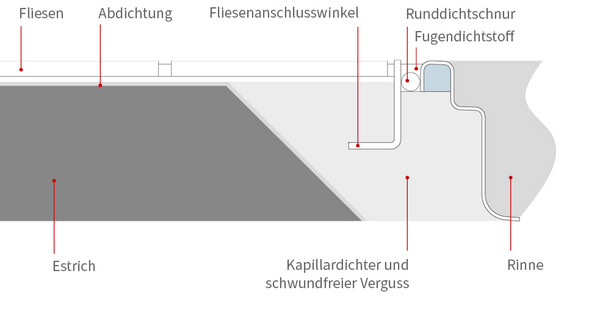

Mit Fliesenanschlusswinkel bei thermischer Belastung (Profil NFH)

Kastenrinne Mit Fliesenanschlusswinkel Thermische Belastung

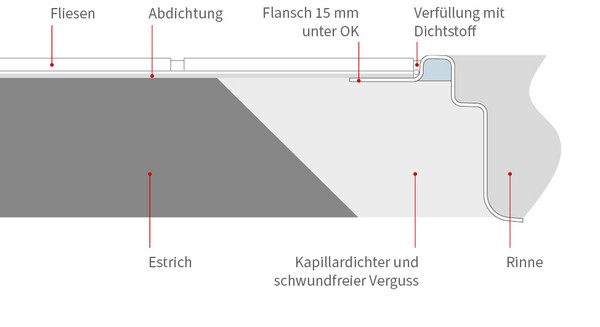

Mit Klebeflansch für 15 mm Fliesen (Profil NKH)

Kastenrinne Mit Klebeflansch Für 15mm Epoxidharz

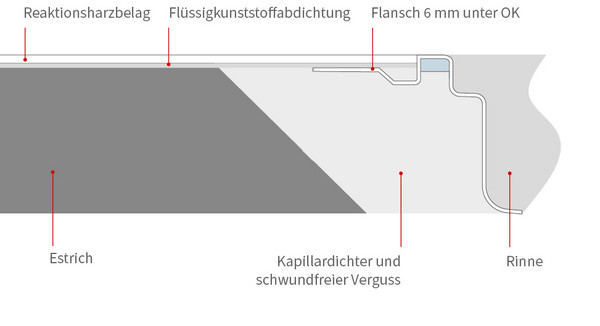

Mit Klebeflansch für 6mm Epoxidharz (Profil NKH)

Kastenrinne Mit Klebeflansch Für 6mm Epoxidharz

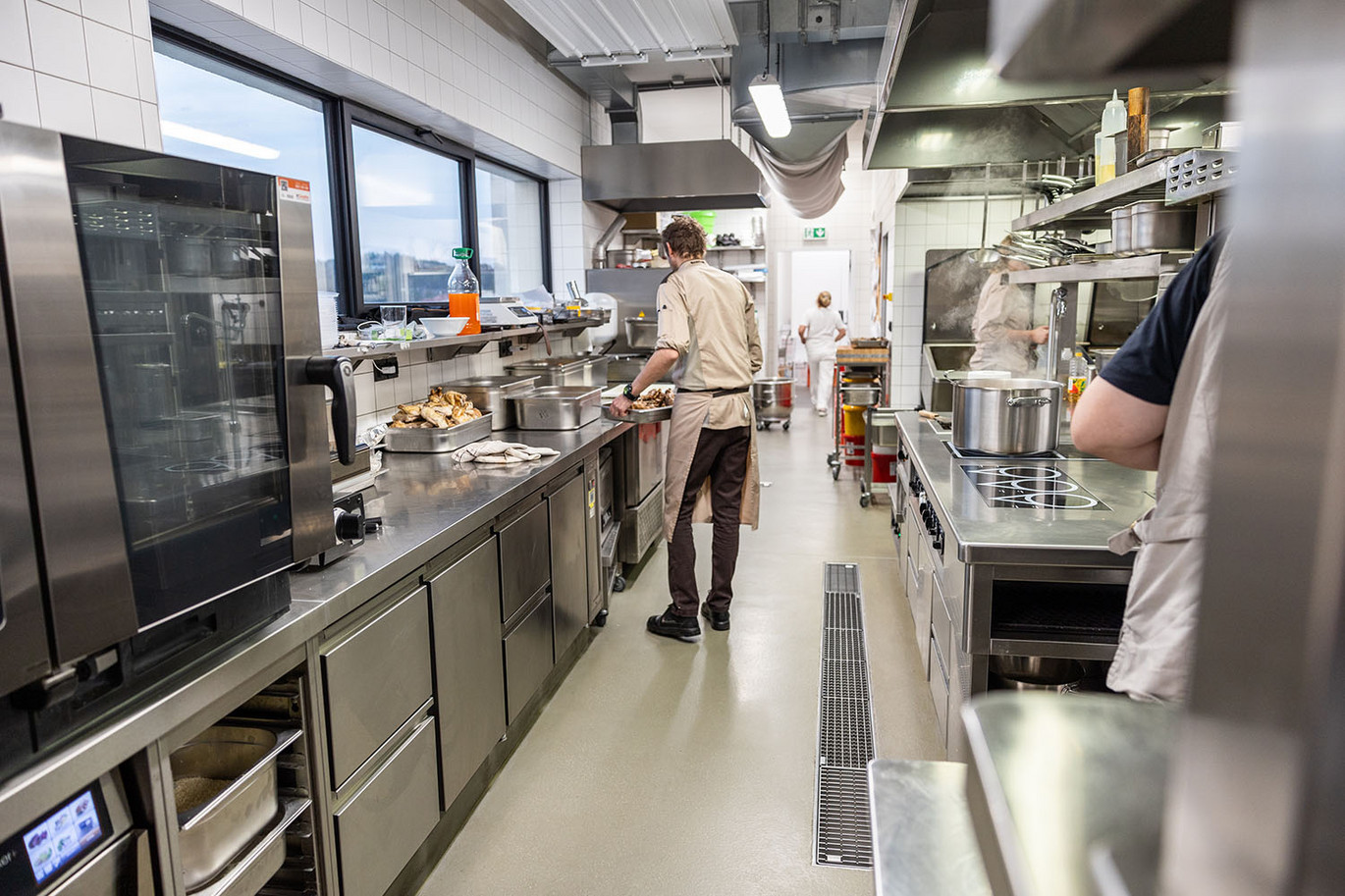

Großküche-edelstahl-entwässerung-system-haustechnik

Beschichtete Böden für hygienische und hochbelastete Einsatzbereiche

Beschichtete Böden erfüllen hohe technische Anforderungen und schützen den Untergrund, sichern Hygiene sowie mechanische und chemische Beständigkeit.

Typische Anwendungen umfassen:

Epoxidharzböden (EP) - Lebensmittelindustrie, Pharmaindustrie und Labore
Polyurethanharzböden (PU) - Produktionshallen, Werkstätten und Sportstätten
Zementöse PU-Beschichtungen - Großküchen, Molkereien, Brauereien
Acryl- und Kunstharzbeschichtungen - Krankenhäuser, Reinräume und Labore

Da diese Böden fugenlos und widerstandsfähig sind, stellt die Anbindung der Entwässerung eine besondere Herausforderung dar. In der Sonderkonstruktion entwickeln wir passgenaue Kastenrinnen mit speziellen Profilen – für einen flächenbündigen, dichten Anschluss und zur Vermeidung von Feuchtigkeitsunterwanderung. So wird eine dauerhaft sichere und hygienische Bodenanbindung gewährleistet.

Zur Machbarkeitsprüfungen wenden Sie sich an unsere Sonderkonstruktion:

→ Anfrage stellen

Hygienisch in der Ausführung.

ACO Kastenrinnen aus korrosionsbeständigem Edelstahl werden zusätzlich für Langlebigkeit werkseitig gebeizt. Glatte Innenflächen ohne Schmutzecken sowie herausnehmbare Schmutzfangkörbe unterstützen die Einhaltung hoher Hygienestandards in Großküchen und der Lebensmittelverarbeitung.

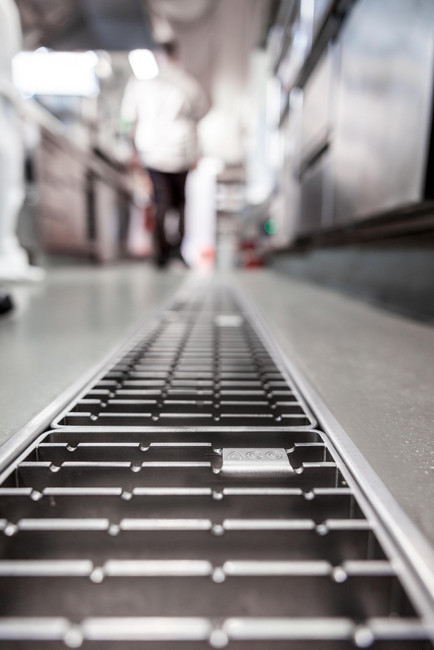

Trittsicher in Küche und Produktion.

Rutschgefahr durch Wasser, Fette und Reinigungsmittel stellt ein hohes Unfallrisiko dar. ACO Kastenrinnen mit rutschhemmenden Rosten (bis Rutschhemmung R12) verbessern die Trittsicherheit in nassen Arbeitsbereichen. Je nach Anforderung stehen Gitter-, Steg- oder Rollroste zur Auswahl.

Belastbar im Betrieb.

ACO Kastenrinnen sind für Verkehrslasten von L 15 (leichte Belastung in Küchen) bis M 125 (hohe Belastung durch Hubwagen oder Transportgeräte) ausgelegt. Hochwertiger Edelstahl und robuste Konstruktion sichern eine dauerhaft belastbare Entwässerung – vom Supermarkt bis zur Industrie.

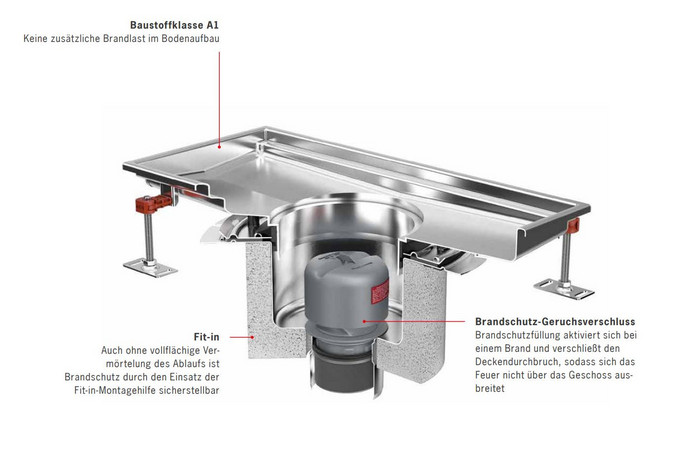

Das Thema Brandschutz wird oft unterschätzt. Der vorbeugende Brandschutz in der technischen Gebäudeausrüstung ist nach wie vor ein brisantes Thema und stellt für die am Bau beteiligten Gewerke ein reales Haftungsrisiko dar. Für Bereiche mit Brandschutzanforderungen haben wir passende Lösungen für das Rinnensystem aus Edelstahl. Damit bringen die Entwässerungsrinnen keine zusätzliche Brandlast in den Bodenaufbau ein und unterstützen die Einhaltung von Brandschutzkonzepten, ohne aufwendige bauliche Sondermaßnahmen.

Zertifizierte Lösung zum Brandschutz für Feuerwiderstandsklassen R 30 – R 120
Baustoffklasse A1 nach DIN 4102-1 sowie DIN EN 13501-1

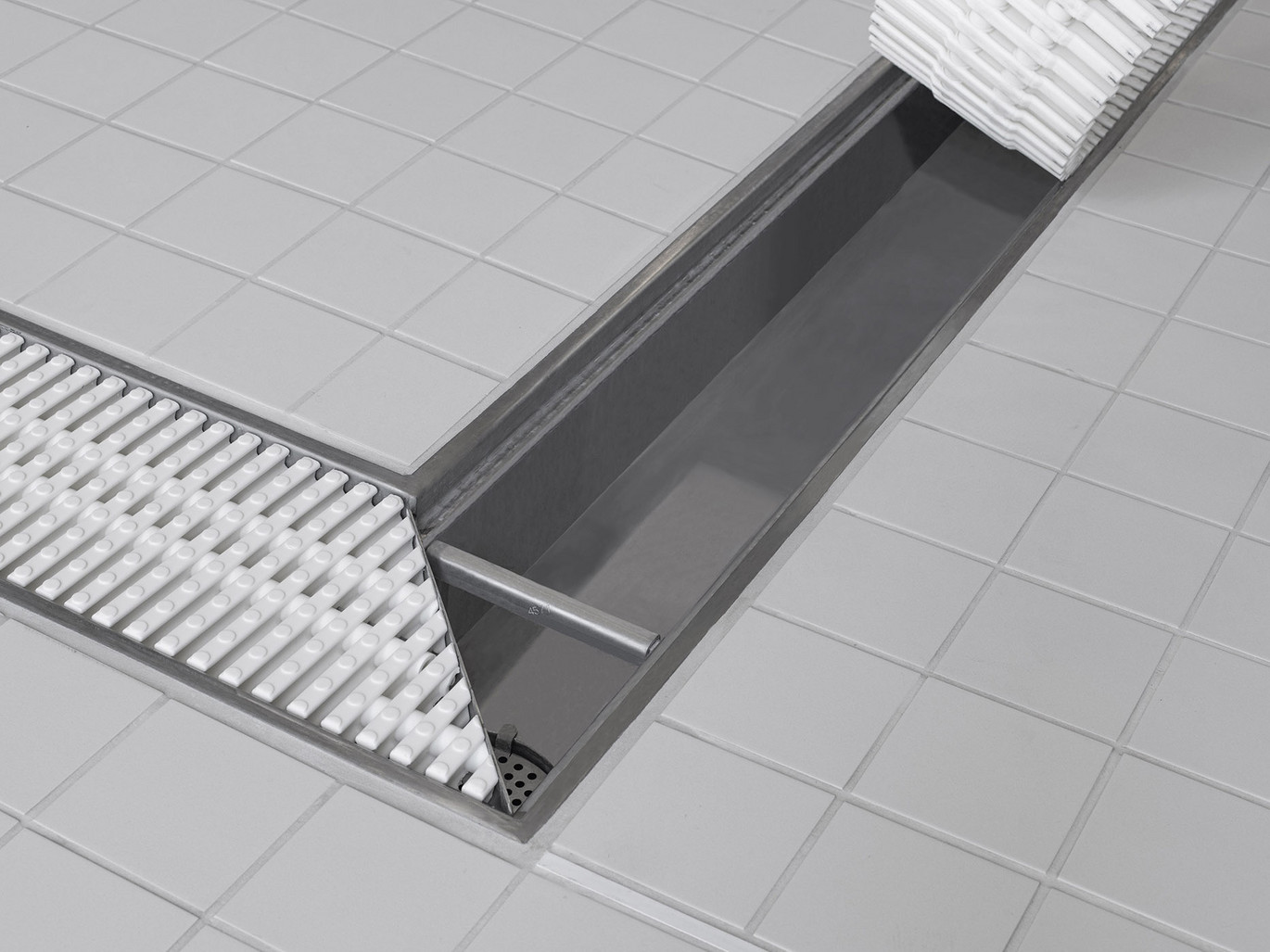

Sanitär-Kastenrinnen für Schwimmbad, Sport und Wellness

Speziell für Schwimmbäder, Sportstätten, SPA- und Wellnessbereiche eignet sich die ACO Sanitär-Kastenrinne mit hoher Ablaufleistung. In Kombination mit Brandschutz-Bodenabläufen erfüllt sie sicherheitstechnische Anforderungen. Für den Einsatz im Barfußbereich stehen passende Abdeckroste für den Barfußbereich zur Verfügung, darunter Edelstahlroste sowie ein PVC-Rollrost. Alle Varianten erfüllen die normgerechten Anforderungen an Rutschhemmung – ein wichtiger Faktor für die Sicherheit im Nassbereich.

ACO ShowerDrain Public

Die Reihenduschrinne löst Herausforderungen wie Brandschutz, variable Aufbauhöhen und bietet Optionen für erhöhte Ablaufleistung durch mehrere Ablauftöpfe – für eine barrierefreie Badgestaltung ohne Absätze und Materialwechsel.

ACO ShowerDrain Public X mit Wärmerückgewinnung

Die Reihenduschrinne bietet eine nachhaltige Lösung zur Senkung des Energieverbrauchs bei der Warmwasseraufbereitung.

Die Wahl der passenden Rinnenkonstruktion ist entscheidend für eine dauerhaft sichere Entwässerung. Faktoren wie Bodenaufbau, Abdichtung sowie Rinnenlänge und -breite müssen exakt aufeinander abgestimmt sein. Der technische Support unterstützt mit Aufmaßhilfe und Beratung bei der Auswahl der optimalen Lösung.

→ Außendienst kontaktieren

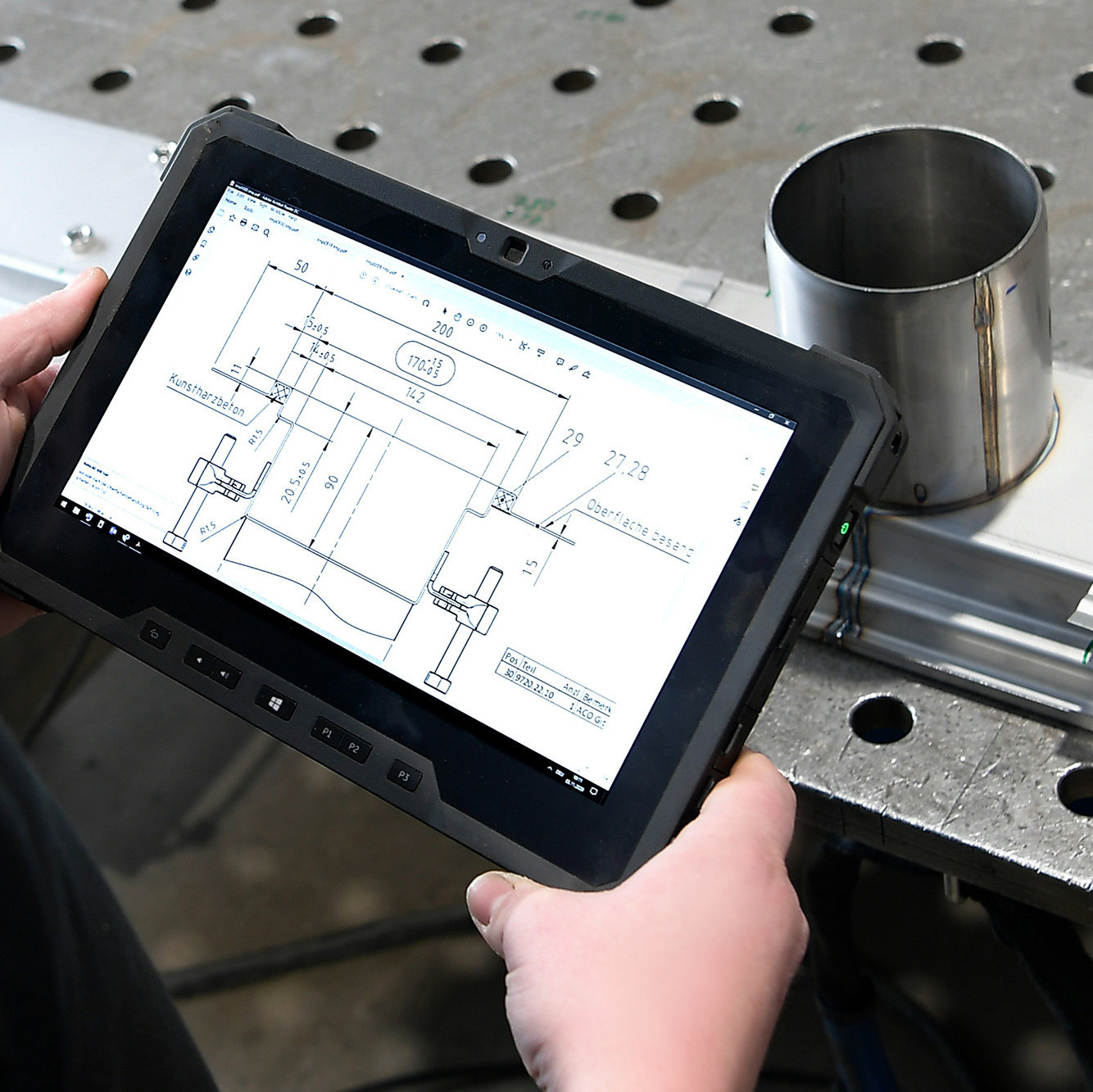

Wenn Standardlösungen an ihre Grenzen stoßen, entwickelt die Sonderkonstruktion objektspezifische Rinnensysteme. Material, Gefälle, Anschlüsse und Hygienestandards werden individuell berücksichtigt. Nach technischer Abstimmung und Zeichnungsfreigabe erfolgt die passgenaue Fertigung im eigenen Werk.

→ Anwendungstechnik kontaktieren

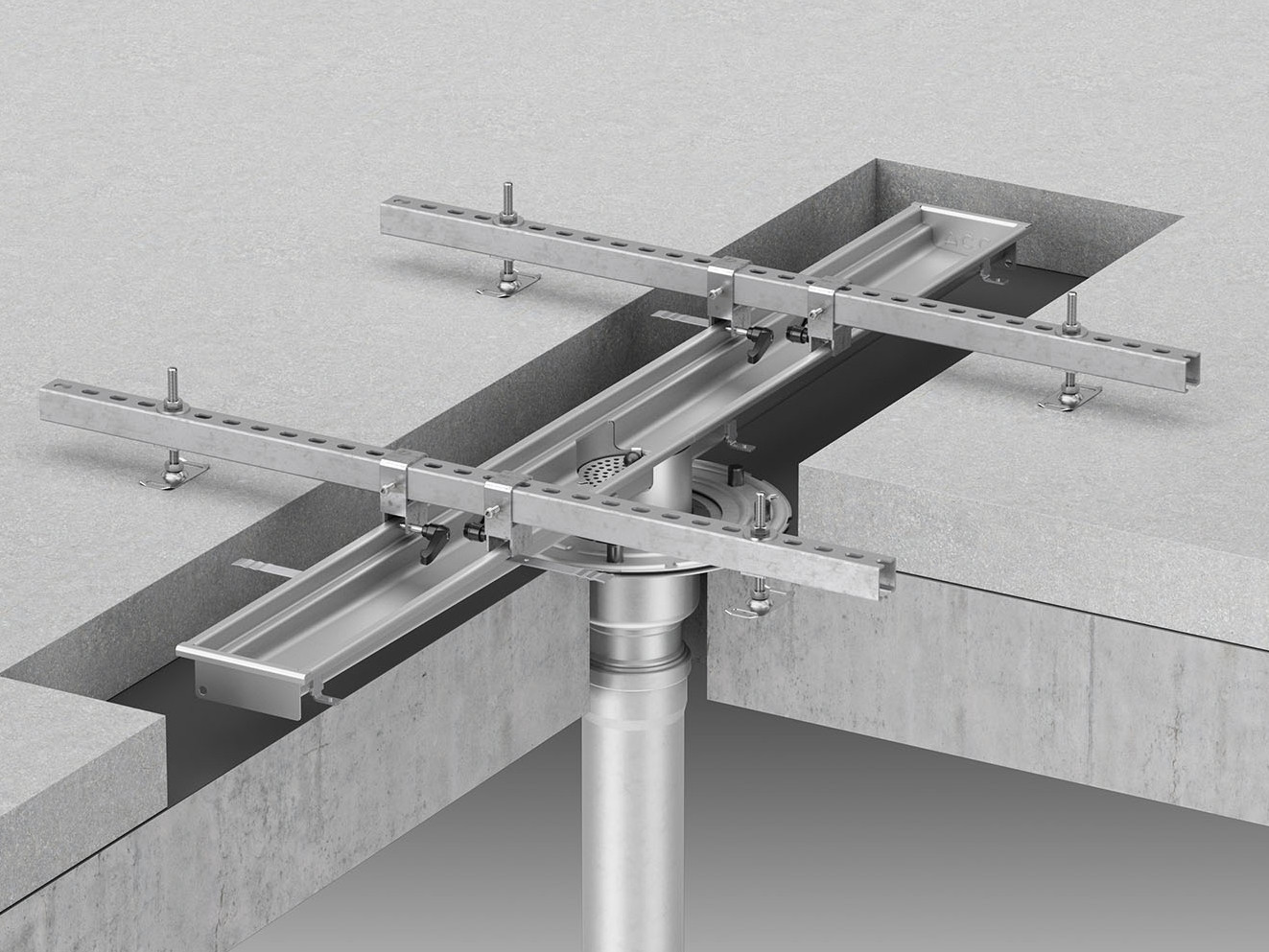

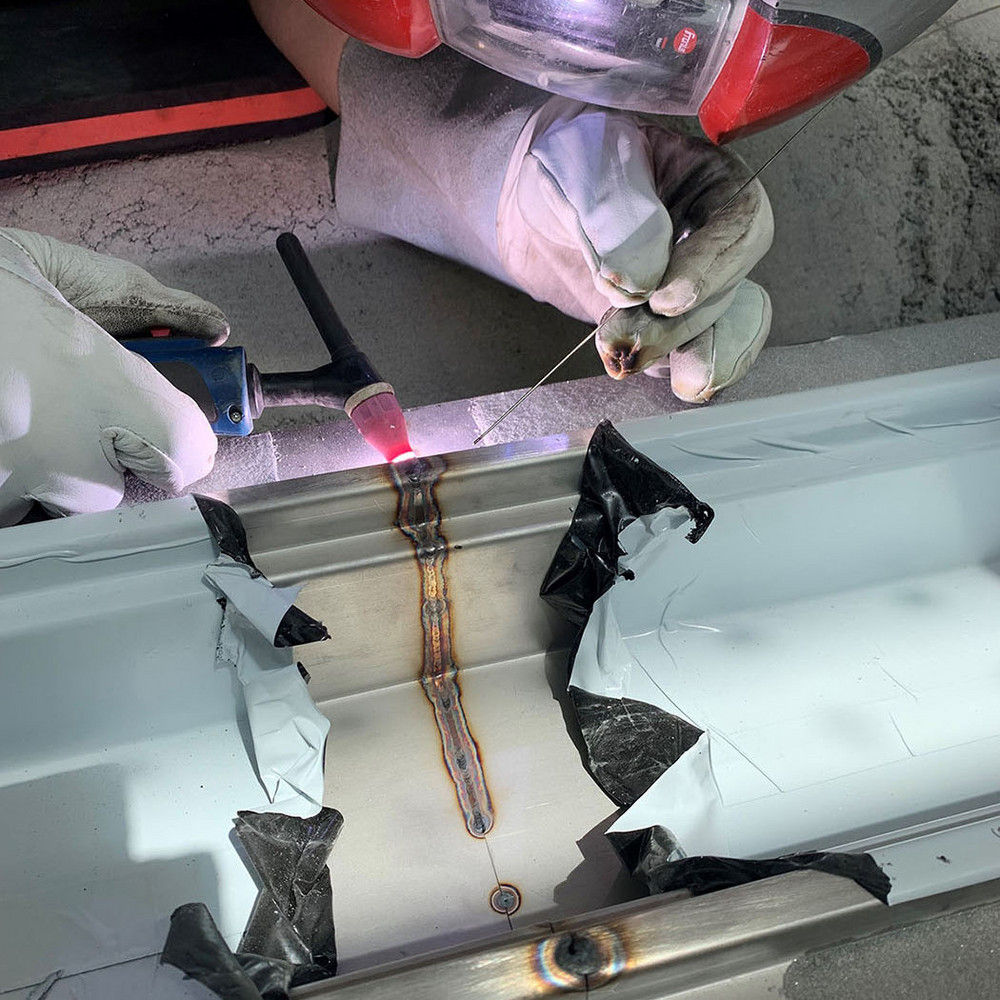

Für besondere Einbausituationen bieten wir einen Vor-Ort-Service an. Wir übernehmen Montage, Ausrichtung und Fixierung der Rinnensysteme – auch als Vorbereitung für den Verarbeiter. Die fachgerechte Verschweißung erfolgt direkt auf der Baustelle durch unsere zertifizierten Schweißer.

→ ACO Service

Technische Spezifikationen

Leistungserklärungen, Produktdatenblätter, 3D-Modelle, Zeichnungen und Ausschreibungstexte stehen im Produktbereich zur Verfügung. Im Multimerkzettel können Sie passende Produkte für Ihr Projekt zusammenstellen, teilen und herunterladen.

Online-Katalog

Multimerkzettel - Ihre Planungshilfe

Mit dem Multimerkzettel können Sie Produkte für verschiedene Objekte individuell zusammenstellen, speichern und verwalten. Mehrere Merkzettel lassen sich parallel organisieren, benennen und schnell ergänzen – für eine effiziente Planung.

Multimerkzettel anlegen

Weitere Downloads

Prospekte, Kataloge & Preise
Aufmaßblätter
BIM Daten
Einbauhinweise
Zertifikate

Downloads

ACO Bodenentwässerung im Überblick – Portfolio im Video

Von Bodenabläufen über Schlitz- und Kastenrinnen bis hin zu Bodenwannen und Brandschutzlösungen: ACO Haustechnik bietet ein durchgängiges Edelstahl-System für Großküchen, Industrie und Sanitärbereiche. Im Video geben wir einen Überblick und zeigen, wie die Produkte zu einer sicheren und hygienischen Gesamtlösung werden.

ACO Schlitzrinne

Für industrielle Umgebungen bietet ACO Haustechnik die Schlitzrinne an. Sie ist eine robuste und dezente Lösung zur Linienentwässerung kleiner bis mittlerer Wassermengen – unauffällig im Boden integriert und belastbar für Fahrverkehr mit Hubwagen oder Gabelstaplern.

ACO Schlitzrinne

Entwässerungsrinnen im Sportbad Neckarpark, Stuttgart

Stuttgart bezeichnet sich gerne als Sportstadt – sicher zu Recht, angesichts der vielen Welt- und Europameisterschaften, die in den vergangenen 30 Jahren in der baden-württembergischen Landeshauptstadt ausgetragen wurden. Für die Stuttgarter Wassersportler ging mit dem Sportpark Neckarpark das derzeit modernste Sportbad Deutschlands in Betrieb.

Zur Referenz

Bördeküche, Magdeburg

Die Bördeküche aus Magdeburg versorgt Kindertageseinrichtungen, Grund- und Sekundarschulen in und rund um Magdeburg mit Frühstück, warmen Mittagsmahlzeiten und Vesper. Mit höchster Zuverlässigkeit und größtem Qualitätsanspruch bezüglich Hygiene, Geschmack und Timing hat sich die Bördeküche im Laufe ihres fast 25-jährigen Bestehens zu einer der…

Zur Referenz

Faecherbad in Karlsruhe, Neu- und Umbau 1.+2. Bauabschnitt

Fächerbad, Karlsruhe

Das Fächerbad ist die Anlaufstelle in Karlsruhe für Wassersportler, Saunafreunde und Planschbegeisterte. Es bietet eine Kombination aus Hallenbad und Cabriobad. Das bei der Erweiterung des Fächerbades entstandene 25-Meter-Becken des Cabriobads hat ein auffahrbares Dach, je nach Wetterlage sorgt das für frische Luft bei Sonnenschein und Schutz bei…

Zur Referenz
