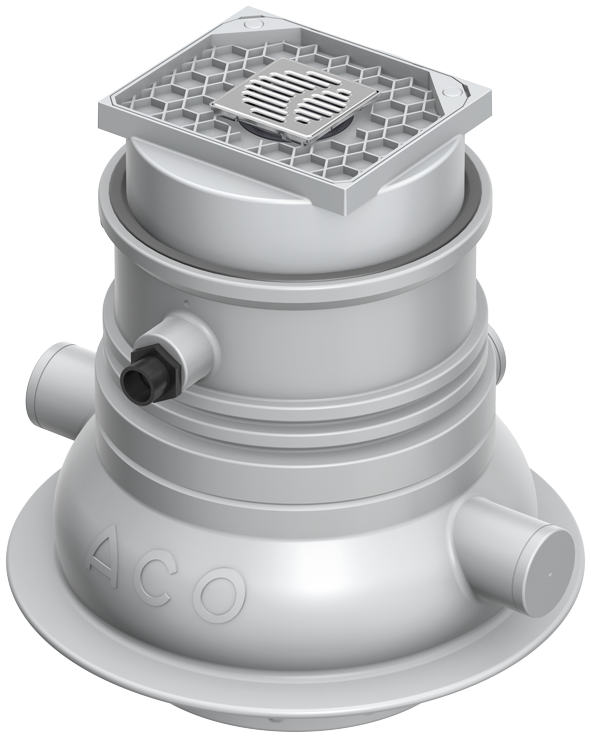

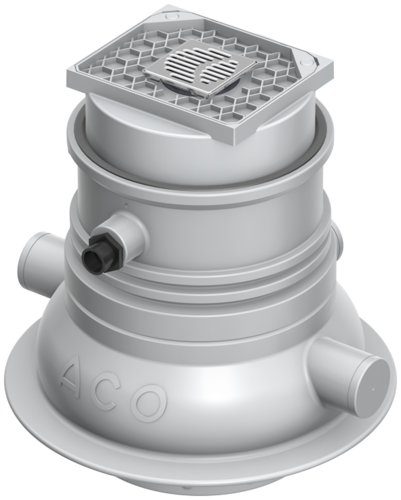

Muli-UF – komplett


Produktvorteile

  • Einfache Einbringung durch Gewerktrennung
  • 3 Zuläufe zur Auswahl
  • Hohes Nutzvolumen – 27 l
  • Einfache Mon-/Demontage der Pumpe durch separaten Pumpenbehälter
  • Vollwertiger Bodenablauf im Aufsatzstück
Preisliste
Kontakt
Einbauvorschlag

Produktinformationen

  • Fäkalienhebeanlage
  • Anwendungsbereiche
    • Kellerentwässerung von Einfamilienhäusern
    • Zur Unterflurinstallation in frostgeschützten Räumen
  • Sammelbehälter aus Polyethylen
    • 2 versch. Behältergrößen erhältlich
    • 3 horizontale Zulaufstutzen DN 100
    • 1 Stutzen für Kabeldurchführung DN 70
    • 1 Entlüftungsstutzen DN 50
  • Aufsatzstück mit befliesbarer Abdeckung
    • Belastungsklasse K3
    • Dreh- und höhenverstellbar
    • Integrierter Bodenablauf mit Sperrwasserhöhe = 50 mm
    • Revisionsöffnung = 330 x 250 mm
  • Anschluss Druckleitung
    • Druckleitungsanschluss nach EN ISO 15493 aus PVC-U; 50 40-R 1¼"
    • Integrierte Rückschlagklappe
  • Schneidwerkpumpe
    • Schutzart IP 67
    • Montiert in separatem Pumpenbehälter
    • Mit Gleitringdichtung
    • 10 m Anschlusskabel
  • Niveauschaltung
    • Pneumatische Niveauschaltung mit 10 m Steuerleitung
  • Steuerung
    • Schutzart IP 54
    • 1,5 m Kabel und Schuko- Stecker
    • Potentialfreie Sammelstör- und Betriebsmeldung
  • Nicht einzuleiten sind:
    • Feste Stoffe wie: Feuchtes Toilettenpapier, Feuchttücher (Faservliese), Küchenabfälle, Glas, Sand, Asche, Faserstoffe (Auch Haare), Kunstharze, Teer, Pappe, Textilien, Fette (öle), Farbreste.
    • Diese Stoffe legen sich zum Teil um die Welle und bringen das Gerät zum Erliegen. Bei Anschluss einer Dusche empfehlen wir den Einsatz eines Haarsiebs.
    • Aggressive Stoffe: z.B. Säuren (Rohreinigungsmittel mit einem ph-Wert unter 4), Laugen, Salze und Kondensate.

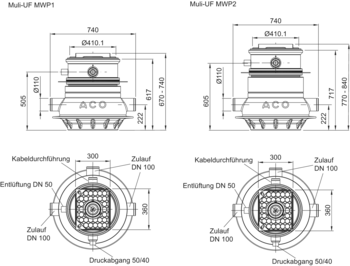

Maßzeichnung
TypMotorleistungKenndatenNutzvolumenGesamt-

volumen		BauhöheGewichtArtikel-Nr.Merken
P1P2Strom-

aufnahme		Span-

nung		Dreh-

zahl		Zulauf-

höhe Z1		Höhe AHöhe B
[kW][kW][A][V][U/min][l][l][mm][mm][kg]
Muli-UF MWP10,90,6423028002758670740431203.00.00
Muli-UF MWP20,90,6423028002758770840431203.00.01
Maßzeichnung
TypMotorleistungKenndatenNutzvolumenGesamt-

volumen		GewichtArtikel-Nr.
P1P2StromaufnahmeSpannungDrehzahlZulaufhöhe Z1
Muli-UF MWP10,9 kW0,6 kW4 A230 V2800 U/min27 l58 l43 kg1203.00.00
Muli-UF MWP20,9 kW0,6 kW4 A230 V2800 U/min27 l58 l43 kg1203.00.01

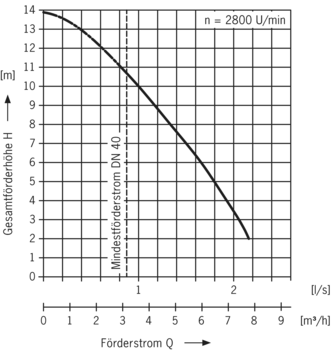

TypFörderhöheFörderstrom Q bei Gesamtförderhöhe HFördermedien-Temperatur
2 m4 m6 m8 m10 mNormalMaximal
[m][l/s][l/s][l/s][l/s][l/s][°C][°C]
Muli-UF MWP12 – 10,62,171,921,671,331,04060
Muli-UF MWP22 – 10,62,171,921,671,331,04060
ACO Serviceleistungen

ACO Serviceleistungen

Blitzleuchte

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • 230 V
  • Stromaufnahme: 70 mA
  • Gewicht: 0,5 kg
Artikel-Nr.
0178.62.08

Blitzleuchte

Passend für
  • Signalanlage
  • Signalanlage mit GSM-Modul
Beschreibung
  • 12 V DC
  • Stromaufnahme: 500 mA
Artikel-Nr.
0150.76.25

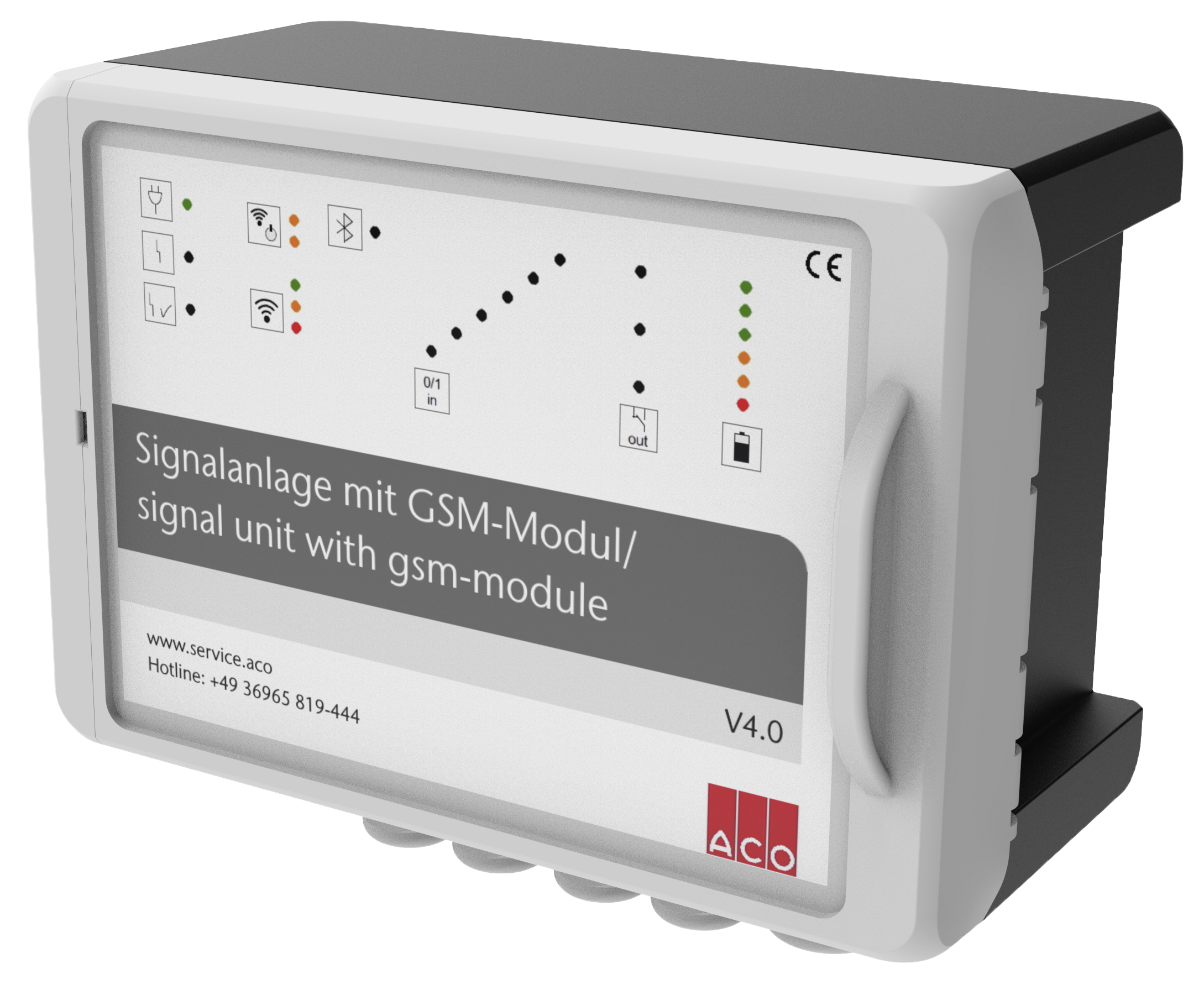

Signalanlage mit GSM-Modul

Passend für
  • Alle Fettabscheider
  • Fettschichtdicken-Messgerät
  • Vorbehälteranlage-duo
  • Verfahrenstechnische Anlagen
  • Fäkalien-Rückstauautomaten Quatrix-K Typ 3F
  • Sinkamat-K (Unterflur) duo
  • Muli-Hebeanlagen
  • Pumpstationen
  • Einbausets
Beschreibung
  • Parametrisierbar per App (Android & iOs)
  • Netzunabhängiger Alarm per 12 V Bleigel-Akku
  • Optische und Akustische Alarmmeldung
    • Frei konfigurierbare Eingänge
    • 6 digitale mit LED- Zustandsanzeige
  • 1 analoger
  • 1 Alarmausgang 12 V
  • Weiterleitung der Alarms per SMS auf Mobiltelefone
  • Zur Montage außerhalb des Ex-Bereiches
  • Gehäuse: 192 x 150(mit Kabelverschraubung) x 100 mm (BxHxT)
  • Schutzarzt: IP54
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Gewicht: 2 kg
Artikel-Nr.
0150.80.14

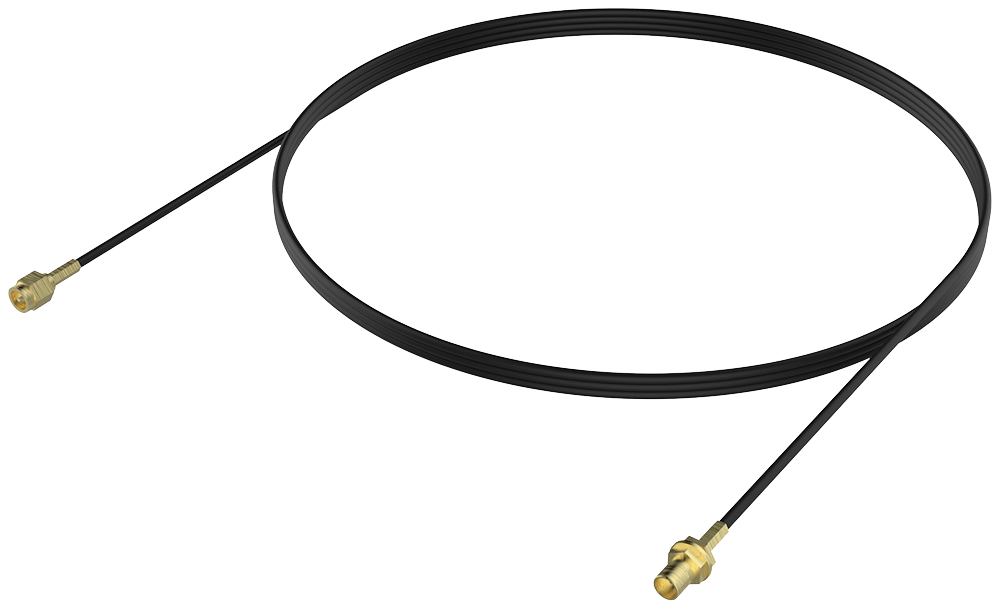

Verlängerungskabel für Antenne GSM Modul

Passend für
  • GSM - Modul
Beschreibung
  • Länge inkl. Anschlüsse: ca. 15 m
  • Kabel-Typ: RG58
  • Anschlüsse:1 x SMA Stecker (SMA/M) und 1 x SMA Buchse (SMA/F)
  • Es darf pro GSM- Modul nur max. ein Verlängerungskabel verwendet werden
  • Nutzbar im Temperaturbereich: ‑20 °C bis 85 °C
Artikel-Nr.
0150.83.86

Signalanlage

Passend für
  • Fäkalien-Rückstauautomaten Quatrix‑K Typ 3F
  • Alle Muli Abwasserhebeanlagen
  • Vorbehälteranlage-duo
  • Muli-Max
  • Powerlift–P
  • Sinkamat –K/-KD
  • Sinkamat-Z
  • Sinkamat-K (Unterflur)
    • Duo
  • LipuLift-P
Beschreibung
  • Selbstaufladend
  • Mit potentialfreiem Kontakt
  • Optisch und akustisch
  • Ohne Kontaktgeber
  • Zur Montage außerhalb des Ex-Bereiches
  • Abmessungen: 175 x 125 x 75 mm B x H x T
  • Schutzart: IP65
  • Betriebsspannung: 230 V/AC 50/60 Hz
  • Steckerfertig mit Kabel: 2 m
  • Gewicht: 1,4 kg
Artikel-Nr.
0150.26.73

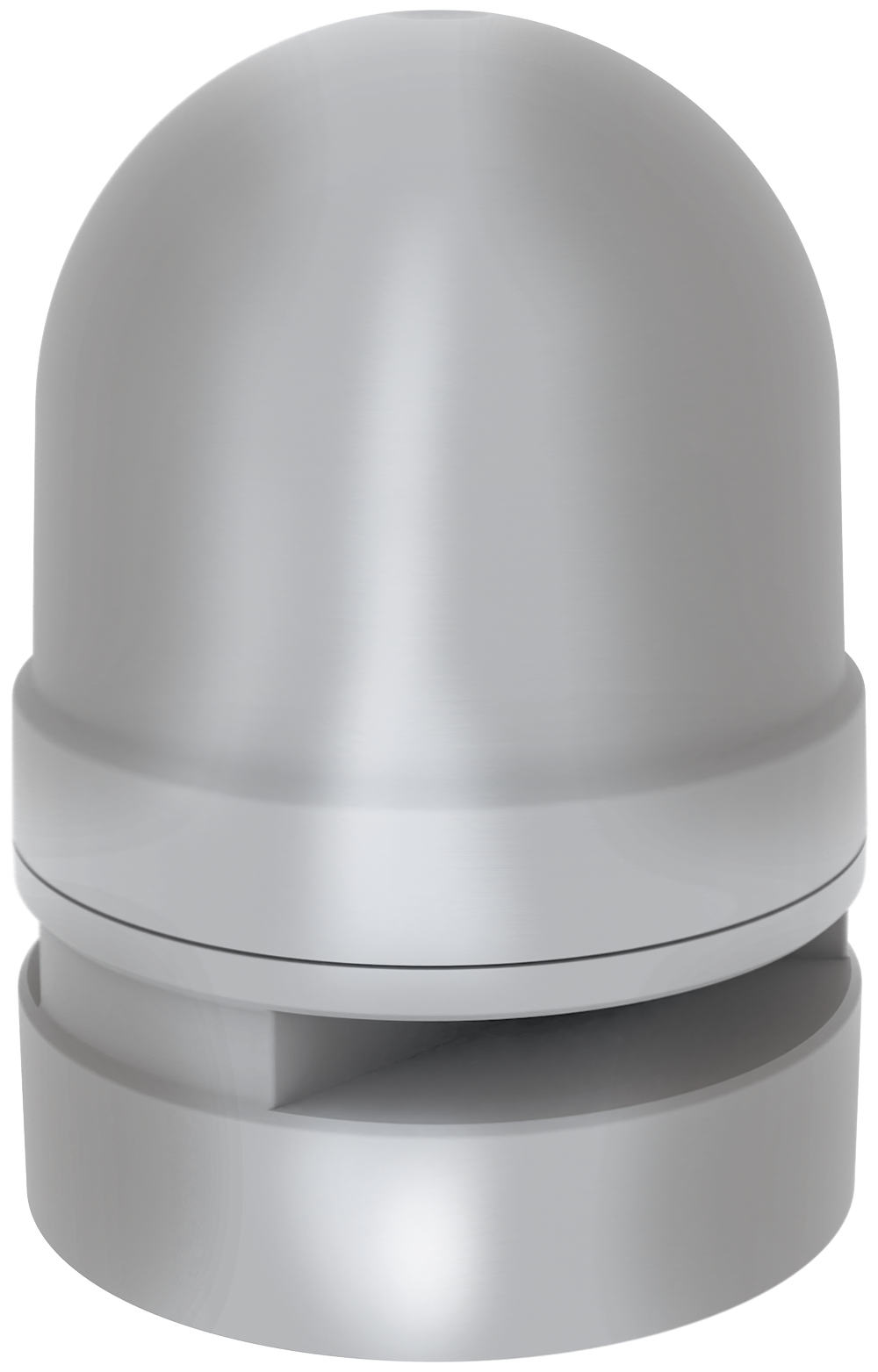

Signalhupe

Passend für
  • Signalanlage
  • Signalanlage mit GSM- Modul
Beschreibung
  • Betriebsspannung: 12 V DC
  • Stromaufnahme: 30 mA
  • 62 x 62 x 85 mm (L x B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,2 kg
Artikel-Nr.
0150.58.14

Signalhupe

Passend für
  • Muli-Max Schaltgeräte ACO Multi Control
  • Powerlift–P Schaltgeräte ACO Multi Control
  • Abwasserhebeanlagen mit Schaltgerät ACO Multi Control
  • LipuSmart-P
  • LipuLift-P
Beschreibung
  • Betriebsspannung: 230 V AC
  • Stromaufnahme: 30 mA
  • Abmessung: ∅62x85 mm (L/B x T)
  • Schutzart: IP66
  • 95 dB(A)
  • Gewicht: 0,3 kg
Artikel-Nr.
0178.61.94

Set aus Anschluss- und Überflutungsmodul

Passend für
  • Rückstauverschlüsse Triplex-K
  • DN 100 – DN 150
  • Rückstauverschlüsse Quatrix-K
  • Alle Abwasserhebeanlagen
  • Alle Abscheider
  • Vorbehälteranlage-duo
Beschreibung
  • Meldung einer Leckage ausgelöst durch z.B. Rohrbruch
  • Für elektrisch leitende Flüssigkeiten
  • Optische und akustische Alarmmeldung ca. > 85 dB
  • Potentialfreier Kontakt zur Störungsweiterleitung
  • Schutzart: Steuerung IP 54; Fühler: IP68
  • Betriebspannung: 230 V/AC 50/60 Hz
  • Steckerfertig: 1,4 m
  • Überflutungsmelder mit 10 m Kabel
  • Gewicht: 1,1 kg
Artikel-Nr.
0150.78.97

Verlängerungsstück

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Mit Lippendichtung
  • Stufenweise Erhöhung um je 116 mm
    • Beim Quatrix-K max. 1x Verlängerungsstück montieren
    • Beim Sinkamat-K max. 2x Verlängerungsstücke montieren
    • Bei Muli-UF (zzgl. Flex- Schlauch 0150.57.82) max. 1x Verlängerungsstück montieren
  • Gewicht: 3,4 kg
Artikel-Nr.
620381

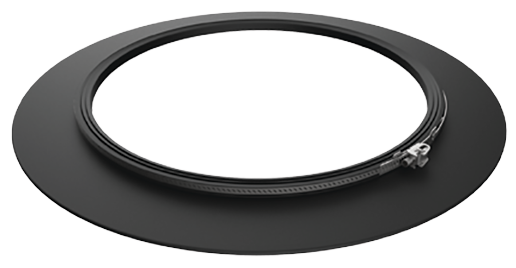

Abdichtungsflansch

Passend für
  • Rückstauverschlüsse zum Einbau in die Bodenplatte
  • Sinkamat-K (Unterflur)
  • Muli-UF (Unterflur)
  • Quatrix-K
Beschreibung
  • Für den Einbau in WU-Beton
    • Maximaler Grundwasserstand: 2 m
  • Gewicht: 4,2 kg
Artikel-Nr.
620510

Druckleitungsset ∅50 mm

Passend für
  • Sinkamat-K (Unterflur)
    • Mono
    • Duo
  • Muli-UF (Unterflur)
Beschreibung
  • 5 m Druckleitungsschlauch AD 50 (ID 43) mit PVC Übergangsmuffe 1¼"
  • Max. Arbeitsdruck: 6 bar
  • Gewicht: 4 kg
Artikel-Nr.
620493

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 75
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 94 mm
    • b: 232 mm
    • c: 193 mm
    • D: 75 mm
  • Gewicht: 0,7 kg
Artikel-Nr.
0174.02.29

Siphon-Bögen

Passend für
  • Muli-Flex Unterflur/Freiaufstellung
  • Muli-UF
  • Muli-Star MDP
  • Muli-Star DDP
  • Muli Pro PE/parallel
  • Muli Pro XL
Beschreibung
  • Werkstoff: Edelstahl, Werkstoff 1.4404
  • DN 110
  • Hervorragende Beständigkeit
  • Sperrwasserhöhe von 100 mm
  • Abmessungen:
    • a: 132 mm
    • b: 300 mm
    • c: 254 mm
    • D: 110 mm
  • Gewicht: 1,3 kg
Artikel-Nr.
0174.02.30
